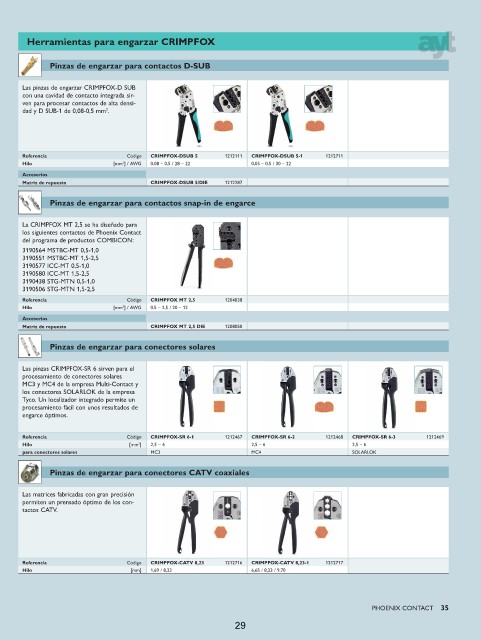

Page 29 - Herramienta Phoenix Contact

Herramientas para engarzar CRIMPFOX
Pinzas de engarzar para contactos D-SUB
Las pinzas de engarzar CRIMPFOX-D SUB
con una cavidad de contacto integrada sir-
ven para procesar contactos de alta densi-
dad y D SUB-1 de 0,08-0,5 mm . 2

Referencia Código CRIMPFOX-DSUB 5 1212111 CRIMPFOX-DSUB 5-1 1212711
2
Hilo [mm ] / AWG 0,08 – 0,5 / 28 – 22 0,05 – 0,5 / 30 – 22
Accesorios
Matriz de repuesto CRIMPFOX-DSUB 5/DIE 1212287

Pinzas de engarzar para contactos snap-in de engarce

La CRIMPFOX MT 2,5 se ha diseñado para
los siguientes contactos de Phoenix Contact
del programa de productos COMBICON:
3190564 MSTBC-MT 0,5-1,0
3190551 MSTBC-MT 1,5-2,5
3190577 ICC-MT 0,5-1,0
3190580 ICC-MT 1,5-2,5
3190438 STG-MTN 0,5-1,0
3190506 STG-MTN 1,5-2,5
Referencia Código CRIMPFOX MT 2,5 1204038
Hilo [mm 2 ] / AWG 0,5 – 2,5 / 20 – 12
Accesorios
Matriz de repuesto CRIMPFOX MT 2,5 DIE 1208050

Pinzas de engarzar para conectores solares

Las pinzas CRIMPFOX-SR 6 sirven para el
procesamiento de conectores solares
MC3 y MC4 de la empresa Multi-Contact y
los conectores SOLARLOK de la empresa
Tyco. Un localizador integrado permite un
procesamiento fácil con unos resultados de
engarce óptimos.

Referencia Código CRIMPFOX-SR 6-1 1212467 CRIMPFOX-SR 6-2 1212468 CRIMPFOX-SR 6-3 1212469
Hilo [mm ] 2 2,5 – 6 2,5 – 6 2,5 – 6
para conectores solares MC3 MC4 SOLARLOK

Pinzas de engarzar para conectores CATV coaxiales

Las matrices fabricadas con gran precisión
permiten un prensado óptimo de los con-
tactos CATV.

Referencia Código CRIMPFOX-CATV 8,23 1212716 CRIMPFOX-CATV 8,23-1 1212717
Hilo [mm] 1,69 / 8,23 6,65 / 8,23 / 9,70

PHOENiX CONTACT 35

29
