Page 25 - Herramienta Phoenix Contact

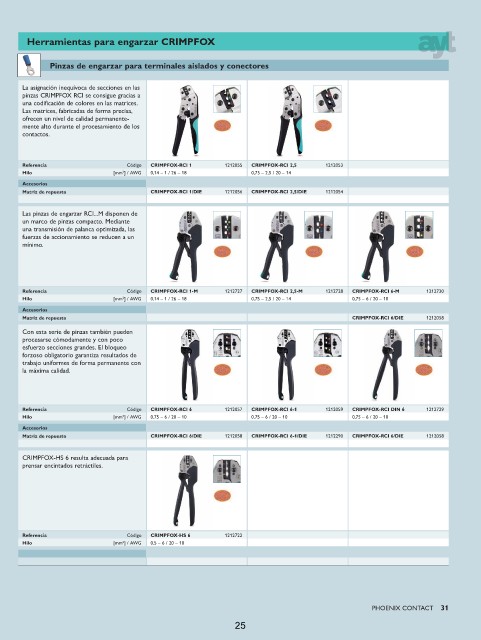

Herramientas para engarzar CRIMPFOX
Pinzas de engarzar para terminales aislados y conectores
La asignación inequívoca de secciones en las
pinzas CRIMPFOX RCI se consigue gracias a
una codificación de colores en las matrices.
Las matrices, fabricadas de forma precisa,
ofrecen un nivel de calidad permanente-
mente alto durante el procesamiento de los
contactos.
Referencia Código CRIMPFOX-RCI 1 1212055 CRIMPFOX-RCI 2,5 1212053
2
Hilo [mm ] / AWG 0,14 – 1 / 26 – 18 0,75 – 2,5 / 20 – 14
Accesorios
Matriz de repuesto CRIMPFOX-RCI 1/DIE 1212056 CRIMPFOX-RCI 2,5/DIE 1212054

Las pinzas de engarzar RCI...M disponen de
un marco de pinzas compacto. Mediante
una transmisión de palanca optimizada, las
fuerzas de accionamiento se reducen a un
mínimo.

Referencia Código CRIMPFOX-RCI 1-M 1212727 CRIMPFOX-RCI 2,5-M 1212728 CRIMPFOX-RCI 6-M 1212730
Hilo [mm 2 ] / AWG 0,14 – 1 / 26 – 18 0,75 – 2,5 / 20 – 14 0,75 – 6 / 20 – 10
Accesorios
Matriz de repuesto CRIMPFOX-RCI 6/DIE 1212058
Con esta serie de pinzas también pueden
procesarse cómodamente y con poco
esfuerzo secciones grandes. El bloqueo
forzoso obligatorio garantiza resultados de
trabajo uniformes de forma permanente con
la máxima calidad.

Referencia Código CRIMPFOX-RCI 6 1212057 CRIMPFOX-RCI 6-1 1212059 CRIMPFOX-RCI DIN 6 1212729
Hilo [mm 2 ] / AWG 0,75 – 6 / 20 – 10 0,75 – 6 / 20 – 10 0,75 – 6 / 20 – 10
Accesorios
Matriz de repuesto CRIMPFOX-RCI 6/DIE 1212058 CRIMPFOX-RCI 6-1/DIE 1212290 CRIMPFOX-RCI 6/DIE 1212058

CRIMPFOX-HS 6 resulta adecuada para
prensar encintados retráctiles.

Referencia Código CRIMPFOX-HS 6 1212722
2
Hilo [mm ] / AWG 0,5 – 6 / 20 – 10
