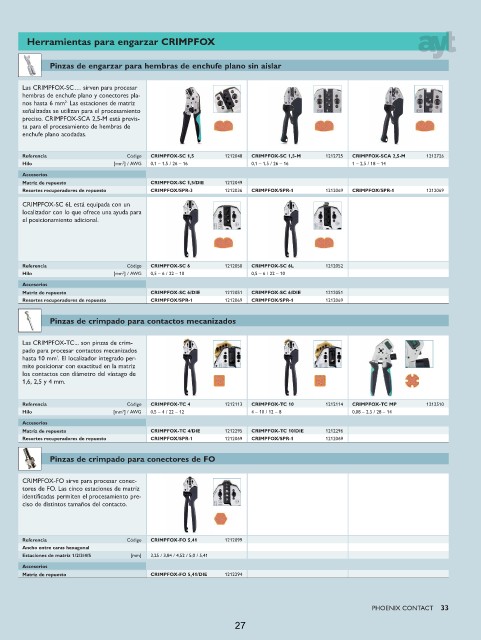

Herramientas para engarzar CRIMPFOX
Pinzas de engarzar para hembras de enchufe plano sin aislar
Las CRIMPFOX-SC … sirven para procesar
hembras de enchufe plano y conectores pla-
2.
nos hasta 6 mm Las estaciones de matriz
señalizadas se utilizan para el procesamiento
preciso. CRIMPFOX-SCA 2,5-M está previs-
ta para el procesamiento de hembras de
enchufe plano acodadas.
Referencia Código CRIMPFOX-SC 1,5 1212048 CRIMPFOX-SC 1,5-M 1212725 CRIMPFOX-SCA 2,5-M 1212726
2
Hilo [mm ] / AWG 0,1 – 1,5 / 26 – 16 0,1 – 1,5 / 26 – 16 1 – 2,5 / 18 – 14
Accesorios
Matriz de repuesto CRIMPFOX-SC 1,5/DIE 1212049
Resortes recuperadores de repuesto CRIMPFOX/SPR-3 1212036 CRIMPFOX/SPR-1 1212069 CRIMPFOX/SPR-1 1212069
CRIMPFOX-SC 6L está equipada con un
localizador con lo que ofrece una ayuda para
el posicionamiento adicional.

Referencia Código CRIMPFOX-SC 6 1212050 CRIMPFOX-SC 6L 1212052
2
Hilo [mm ] / AWG 0,5 – 6 / 22 – 10 0,5 – 6 / 22 – 10
Accesorios
Matriz de repuesto CRIMPFOX-SC 6/DIE 1212051 CRIMPFOX-SC 6/DIE 1212051
Resortes recuperadores de repuesto CRIMPFOX/SPR-1 1212069 CRIMPFOX/SPR-1 1212069

Pinzas de crimpado para contactos mecanizados

Las CRIMPFOX-TC... son pinzas de crim-
pado para procesar contactos mecanizados
2
hasta 10 mm . El localizador integrado per-
mite posicionar con exactitud en la matriz
los contactos con diámetro del vástago de
1,6, 2,5 y 4 mm.

Referencia Código CRIMPFOX-TC 4 1212113 CRIMPFOX-TC 10 1212114 CRIMPFOX-TC MP 1212510
2
Hilo [mm ] / AWG 0,5 – 4 / 22 – 12 4 – 10 / 12 – 8 0,08 – 2,5 / 28 – 14
Accesorios
Matriz de repuesto CRIMPFOX-TC 4/DIE 1212295 CRIMPFOX-TC 10/DIE 1212296
Resortes recuperadores de repuesto CRIMPFOX/SPR-1 1212069 CRIMPFOX/SPR-1 1212069

Pinzas de crimpado para conectores de FO

CRIMPFOX-FO sirve para procesar conec-
tores de FO. Las cinco estaciones de matriz
identificadas permiten el procesamiento pre-
ciso de distintos tamaños del contacto.

Referencia Código CRIMPFOX-FO 5,41 1212099
Ancho entre caras hexagonal
Estaciones de matriz 1/2/3/4/5 [mm] 3,25 / 3,84 / 4,52 / 5,0 / 5,41
Accesorios
Matriz de repuesto CRIMPFOX-FO 5,41/DIE 1212294

PHOENiX CONTACT 33
