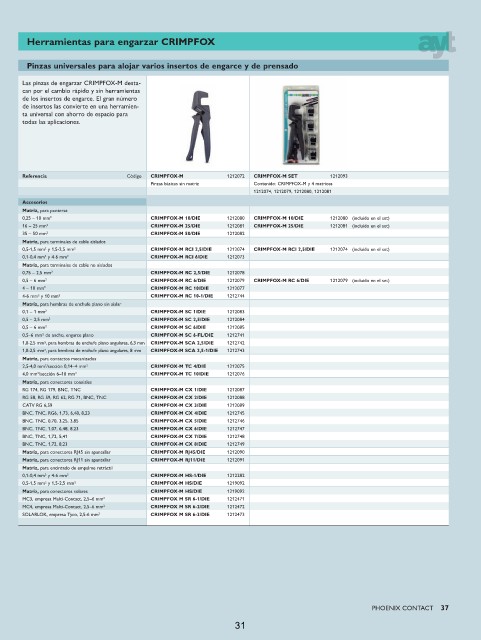

Page 31 - Herramienta Phoenix Contact

Herramientas para engarzar CRIMPFOX
Pinzas universales para alojar varios insertos de engarce y de prensado
Las pinzas de engarzar CRIMPFOX-M desta-
can por el cambio rápido y sin herramientas
de los insertos de engarce. El gran número
de insertos las convierte en una herramien-
ta universal con ahorro de espacio para
todas las aplicaciones.

Referencia Código CRIMPFOX-M 1212072 CRIMPFOX-M SET 1212093
Pinzas básicas sin matriz Contenido: CRIMPFOX-M y 4 matrices
1212074, 1212079, 1212080, 1212081
Accesorios
Matriz, para punteras
0,25 – 10 mm 2 CRIMPFOX-M 10/DIE 1212080 CRIMPFOX-M 10/DIE 1212080 (incluido en el set)
16 – 25 mm 2 CRIMPFOX-M 25/DIE 1212081 CRIMPFOX-M 25/DIE 1212081 (incluido en el set)
35 – 50 mm 2 CRIMPFOX-M 50/DIE 1212082
Matriz, para terminales de cable aislados
0,5-1,5 mm y 1,5-2,5 mm 2 CRIMPFOX-M RCI 2,5/DIE 1212074 CRIMPFOX-M RCI 2,5/DIE 1212074 (incluido en el set)
2
0,1-0,4 mm 2 y 4-6 mm 2 CRIMPFOX-M RCI 6/DIE 1212073
Matriz, para terminales de cable no aislados
0,75 – 2,5 mm 2 CRIMPFOX-M RC 2,5/DIE 1212078
0,5 – 6 mm 2 CRIMPFOX-M RC 6/DIE 1212079 CRIMPFOX-M RC 6/DIE 1212079 (incluido en el set)
4 – 10 mm 2 CRIMPFOX-M RC 10/DIE 1212077
4-6 mm2 y 10 mm2 CRIMPFOX-M RC 10-1/DIE 1212744
Matriz, para hembras de enchufe plano sin aislar
0,1 – 1 mm 2 CRIMPFOX-M SC 1/DIE 1212083
0,5 – 2,5 mm 2 CRIMPFOX-M SC 2,5/DIE 1212084
0,5 – 6 mm 2 CRIMPFOX-M SC 6/DIE 1212085
0,5–6 mm2 de ancho, engarce plano CRIMPFOX-M SC 6-FL/DIE 1212741
1,0-2,5 mm2, para hembras de enchufe plano angulares, 6,3 mm CRIMPFOX-M SCA 2,5/DIE 1212742
1,0-2,5 mm2, para hembras de enchufe plano angulares, 8 mm CRIMPFOX-M SCA 2,5-1/DIE 1212743
Matriz, para contactos mecanizados
2,5-4,0 mm /sección 0,14–4 mm 2 CRIMPFOX-M TC 4/DIE 1212075
2
4,0 mm /sección 6–10 mm 2 CRIMPFOX-M TC 10/DIE 1212076
2
Matriz, para conectores coaxiales
RG 174, RG 179, BNC, TNC CRIMPFOX-M CX 1/DIE 1212087
RG 58, RG 59, RG 62, RG 71, BNC, TNC CRIMPFOX-M CX 2/DIE 1212088
CATV RG 6,59 CRIMPFOX-M CX 3/DIE 1212089
BNC, TNC, RG6, 1,73, 6,48, 8,23 CRIMPFOX-M CX 4/DIE 1212745
BNC, TNC, 0,70, 3,25, 3,85 CRIMPFOX-M CX 5/DIE 1212746
BNC, TNC, 1,07, 6,48, 8,23 CRIMPFOX-M CX 6/DIE 1212747
BNC, TNC, 1,72, 5,41 CRIMPFOX-M CX 7/DIE 1212748
BNC, TNC, 1,72, 8,23 CRIMPFOX-M CX 8/DIE 1212749
Matriz, para conectores RJ45 sin apantallar CRIMPFOX-M RJ45/DIE 1212090
Matriz, para conectores RJ11 sin apantallar CRIMPFOX-M RJ11/DIE 1212091
Matriz, para encintado de empalme retráctil
0,1-0,4 mm 2 y 4-6 mm 2 CRIMPFOX-M HS-1/DIE 1212282
0,5-1,5 mm2 y 1,5-2,5 mm2 CRIMPFOX-M HS/DIE 1219092
Matriz, para conectores solares CRIMPFOX-M HS/DIE 1219092
MC3, empresa Multi-Contact, 2,5–6 mm 2 CRIMPFOX M SR 6-1/DIE 1212471
MC4, empresa Multi-Contact, 2,5–6 mm 2 CRIMPFOX M SR 6-2/DIE 1212472
SOLARLOK, empresa Tyco, 2,5-6 mm 2 CRIMPFOX M SR 6-3/DIE 1212473

PHOENiX CONTACT 37
