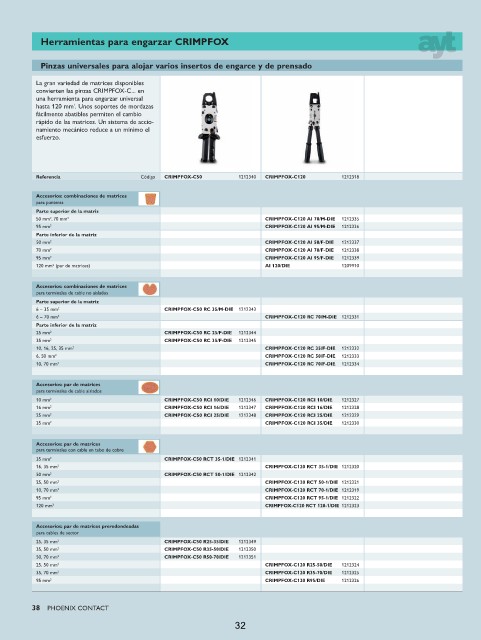

Page 32 - Herramienta Phoenix Contact

Herramientas para engarzar CRIMPFOX
Pinzas universales para alojar varios insertos de engarce y de prensado
La gran variedad de matrices disponibles
convierten las pinzas CRIMPFOX-C... en
una herramienta para engarzar universal
2
hasta 120 mm . Unos soportes de mordazas
fácilmente abatibles permiten el cambio
rápido de las matrices. Un sistema de accio-
namiento mecánico reduce a un mínimo el
esfuerzo.
Referencia Código CRIMPFOX-C50 1212340 CRIMPFOX-C120 1212318

Accesorios: combinaciones de matrices
para punteras
Parte superior de la matriz
2
50 mm , 70 mm 2 CRIMPFOX-C120 AI 70/M-DIE 1212335
95 mm 2 CRIMPFOX-C120 AI 95/M-DIE 1212336
Parte inferior de la matriz
50 mm 2 CRIMPFOX-C120 AI 50/F-DIE 1212337
70 mm 2 CRIMPFOX-C120 AI 70/F-DIE 1212338
95 mm 2 CRIMPFOX-C120 AI 95/F-DIE 1212339
120 mm2 (par de matrices) AI 120/DIE 1209910

Accesorios: combinaciones de matrices
para terminales de cable no aislados
Parte superior de la matriz
6 – 35 mm 2 CRIMPFOX-C50 RC 35/M-DIE 1212343
6 – 70 mm 2 CRIMPFOX-C120 RC 70/M-DIE 1212331
Parte inferior de la matriz
25 mm 2 CRIMPFOX-C50 RC 25/F-DIE 1212344
35 mm 2 CRIMPFOX-C50 RC 35/F-DIE 1212345
10, 16, 25, 35 mm 2 CRIMPFOX-C120 RC 35/F-DIE 1212332
6, 50 mm 2 CRIMPFOX-C120 RC 50/F-DIE 1212333
10, 70 mm 2 CRIMPFOX-C120 RC 70/F-DIE 1212334

Accesorios: par de matrices
para terminales de cable aislados
10 mm 2 CRIMPFOX-C50 RCI 10/DIE 1212346 CRIMPFOX-C120 RCI 10/DIE 1212327
16 mm 2 CRIMPFOX-C50 RCI 16/DIE 1212347 CRIMPFOX-C120 RCI 16/DIE 1212328
25 mm 2 CRIMPFOX-C50 RCI 25/DIE 1212348 CRIMPFOX-C120 RCI 25/DIE 1212329
35 mm 2 CRIMPFOX-C120 RCI 35/DIE 1212330

Accesorios: par de matrices
para terminales con cable en tubo de cobre
35 mm 2 CRIMPFOX-C50 RCT 35-1/DIE 1212341
16, 35 mm 2 CRIMPFOX-C120 RCT 35-1/DIE 1212320
50 mm 2 CRIMPFOX-C50 RCT 50-1/DIE 1212342
25, 50 mm 2 CRIMPFOX-C120 RCT 50-1/DIE 1212321
10, 70 mm 2 CRIMPFOX-C120 RCT 70-1/DIE 1212319
95 mm 2 CRIMPFOX-C120 RCT 95-1/DIE 1212322
120 mm 2 CRIMPFOX-C120 RCT 120-1/DIE 1212323

Accesorios: par de matrices preredondeadas
para cables de sector
25, 35 mm 2 CRIMPFOX-C50 R25-35/DIE 1212349
35, 50 mm 2 CRIMPFOX-C50 R35-50/DIE 1212350
50, 70 mm 2 CRIMPFOX-C50 R50-70/DIE 1212351
25, 50 mm 2 CRIMPFOX-C120 R25-50/DIE 1212324
35, 70 mm 2 CRIMPFOX-C120 R35-70/DIE 1212325
95 mm 2 CRIMPFOX-C120 R95/DIE 1212326

38 PHOENiX CONTACT

32
