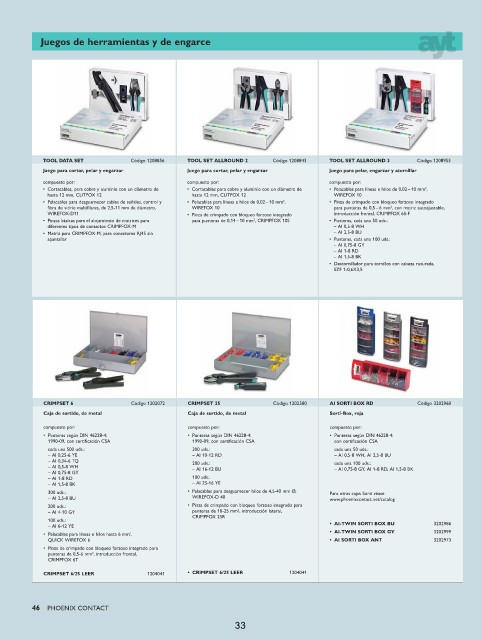

Page 33 - Herramienta Phoenix Contact

Juegos de herramientas y de engarce

TOOL DATA SET Código 1208856 TOOL SET ALLROUND 2 Código 1208843 TOOL SET ALLROUND 3 Código 1208953
Juego para cortar, pelar y engarzar Juego para cortar, pelar y engarzar Juego para pelar, engarzar y atornillar
compuesto por: compuesto por: compuesto por:
• Cortacables, para cobre y aluminio con un diámetro de • Cortacables para cobre y aluminio con un diámetro de • Pelacables para líneas e hilos de 0,02 – 10 mm 2 ,
hasta 12 mm, CUTFOX 12 hasta 12 mm, CUTFOX 12 WIREFOX 10
• Pelacables para desguarnecer cables de señales, control y • Pelacables para líneas e hilos de 0,02 – 10 mm 2 , • Pinza de crimpado con bloqueo forzoso integrado
fibra de vidrio multifilares, de 2,5-11 mm de diámetro, WIREFOX 10 para punteras de 0,5 – 6 mm 2 , con matriz autoajustable,
WIREFOX-D11 • Pinza de crimpado con bloqueo forzoso integrado introducción frontal, CRIMPFOX 6S-F
• Pinzas básicas para el alojamiento de matrices para para punteras de 0,14 – 10 mm 2 , CRIMPFOX 10S • Punteras, cada una 50 uds.:
diferentes tipos de contactos CRIMPFOX-M – AI 0,5-8 WH
• Matriz para CRIMPFOX-M, para conectores RJ45 sin – AI 2,5-8 BU
apantallar • Punteras, cada una 100 uds.:
– AI 0,75-8 GY
– AI 1-8 RD
– AI 1,5-8 BK
• Destornillador para tornillos con cabeza ranurada,
SZF 1-0,6X3,5

CRIMPSET 6 Código 1202072 CRIMPSET 25 Código 1202580 AI SORTI BOX RD Código 3202960
Caja de surtido, de metal Caja de surtido, de metal Sorti-Box, roja

compuesto por: compuesto por: compuesto por:
• Punteras según DIN 46228-4: • Punteras según DIN 46228-4: • Punteras según DIN 46228-4:
1990-09, con certificación CSA 1990-09, con certificación CSA con certificación CSA
cada una 500 uds.: 300 uds.: cada una 50 uds.:
– AI 0,25-6 YE – AI 10-12 RD – AI 0,5-8 WH, AI 2,5-8 BU
– AI 0,34-6 TQ 200 uds.: cada una 100 uds.:
– AI 0,5-8 WH – AI 16-12 BU – AI 0,75-8 GY, AI 1-8 RD, AI 1,5-8 BK
– AI 0,75-8 GY
– AI 1-8 RD 100 uds.:
– AI 1,5-8 BK – AI 25-16 YE
300 uds.: • Pelacables para desguarnecer hilos de 4,5-40 mm Ø, Para otras cajas Sorti véase
– AI 2,5-8 BU WIREFOX-D 40 www.phoenixcontact.net/catalog
200 uds.: • Pinza de crimpado con bloqueo forzoso integrado para
– AI 4-10 GY punteras de 10-25 mm2, introducción lateral,
CRIMPFOX 25R
100 uds.:
– AI 6-12 YE • AI-TWIN SORTI BOX BU 3202986
• AI-TWIN SORTI BOX GY 3202999
• Pelacables para líneas e hilos hasta 6 mm 2 ,
QUICK WIREFOX 6 • AI SORTI BOX ANT 3202973
• Pinza de crimpado con bloqueo forzoso integrado para
punteras de 0,5-6 mm 2 , introducción frontal,
CRIMPFOX 6T
CRIMPSET 6/25 LEER 1204041 • CRIMPSET 6/25 LEER 1204041
