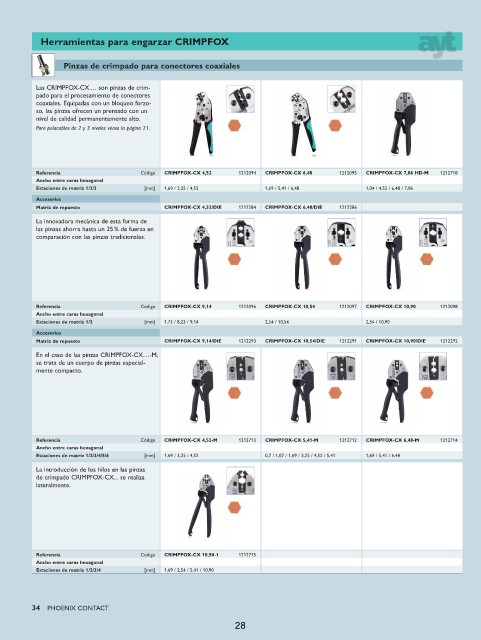

Herramientas para engarzar CRIMPFOX
Pinzas de crimpado para conectores coaxiales
Las CRIMPFOX-CX … son pinzas de crim-
pado para el procesamiento de conectores
coaxiales. Equipadas con un bloqueo forzo-
so, las pinzas ofrecen un prensado con un
nivel de calidad permanentemente alto.
Para pelacables de 2 y 3 niveles véase la página 21.

Referencia Código CRIMPFOX-CX 4,52 1212094 CRIMPFOX-CX 6,48 1212095 CRIMPFOX-CX 7,06 HD-M 1212718
Ancho entre caras hexagonal
Estaciones de matriz 1/2/3 [mm] 1,69 / 3,25 / 4,52 1,69 / 5,41 / 6,48 1,04 / 4,52 / 6,48 / 7,06
Accesorios
Matriz de repuesto CRIMPFOX-CX 4,52/DIE 1212284 CRIMPFOX-CX 6,48/DIE 1212286
La innovadora mecánica de esta forma de
las pinzas ahorra hasta un 25 % de fuerza en
comparación con las pinzas tradicionales.

Referencia Código CRIMPFOX-CX 9,14 1212096 CRIMPFOX-CX 10,54 1212097 CRIMPFOX-CX 10,90 1212098
Ancho entre caras hexagonal
Estaciones de matriz 1/2 [mm] 1,73 / 8,23 / 9,14 2,54 / 10,54 2,54 / 10,90
Accesorios
Matriz de repuesto CRIMPFOX-CX 9,14/DIE 1212293 CRIMPFOX-CX 10,54/DIE 1212291 CRIMPFOX-CX 10,90/DIE 1212292
En el caso de las pinzas CRIMPFOX-CX…-M,
se trata de un cuerpo de pinzas especial-
mente compacto.

Referencia Código CRIMPFOX-CX 4,52-M 1212713 CRIMPFOX-CX 5,41-M 1212712 CRIMPFOX-CX 6,48-M 1212714
Ancho entre caras hexagonal
Estaciones de matriz 1/2/3/4/5/6 [mm] 1,69 / 3,25 / 4,52 0,7 / 1,07 / 1,69 / 3,25 / 4,52 / 5,41 1,69 / 5,41 / 6,48
La introducción de los hilos en las pinzas
de crimpado CRIMPFOX-CX... se realiza
lateralmente.

Referencia Código CRIMPFOX-CX 10,90-1 1212715
Ancho entre caras hexagonal
Estaciones de matriz 1/2/3/4 [mm] 1,69 / 2,54 / 5,41 / 10,90
