Page 24 - Herramienta Phoenix Contact

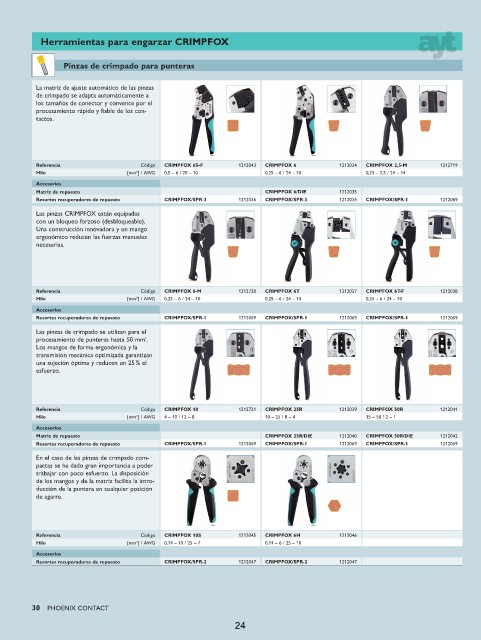

Herramientas para engarzar CRIMPFOX
Pinzas de crimpado para punteras
La matriz de ajuste automático de las pinzas
de crimpado se adapta automáticamente a
los tamaños de conector y convence por el
procesamiento rápido y fiable de los con-
tactos.

Referencia Código CRIMPFOX 6S-F 1212043 CRIMPFOX 6 1212034 CRIMPFOX 2,5-M 1212719
2
Hilo [mm ] / AWG 0,5 – 6 / 20 – 10 0,25 – 6 / 24 – 10 0,25 – 2,5 / 24 – 14
Accesorios
Matriz de repuesto CRIMPFOX 6/DIE 1212035
Resortes recuperadores de repuesto CRIMPFOX/SPR-3 1212036 CRIMPFOX/SPR-3 1212036 CRIMPFOX/SPR-1 1212069

Las pinzas CRIMPFOX están equipadas
con un bloqueo forzoso (desbloqueable).
Una construcción innovadora y un mango
ergonómico reducen las fuerzas manuales
necesarias.

Referencia Código CRIMPFOX 6-M 1212720 CRIMPFOX 6T 1212037 CRIMPFOX 6T-F 1212038
Hilo [mm 2 ] / AWG 0,25 – 6 / 24 – 10 0,25 – 6 / 24 – 10 0,25 – 6 / 24 – 10
Accesorios
Resortes recuperadores de repuesto CRIMPFOX/SPR-1 1212069 CRIMPFOX/SPR-1 1212069 CRIMPFOX/SPR-1 1212069
Las pinzas de crimpado se utilizan para el
2
procesamiento de punteras hasta 50 mm .
Los mangos de forma ergonómica y la
transmisión mecánica optimizada garantizan
una sujeción óptima y reducen un 25 % el
esfuerzo.

Referencia Código CRIMPFOX 10 1212721 CRIMPFOX 25R 1212039 CRIMPFOX 50R 1212041
2
Hilo [mm ] / AWG 4 – 10 / 12 – 8 10 – 25 / 8 – 4 35 – 50 / 2 – 1
Accesorios
Matriz de repuesto CRIMPFOX 25R/DIE 1212040 CRIMPFOX 50R/DIE 1212042
Resortes recuperadores de repuesto CRIMPFOX/SPR-1 1212069 CRIMPFOX/SPR-1 1212069 CRIMPFOX/SPR-1 1212069
En el caso de las pinzas de crimpado com-
pactas se ha dado gran importancia a poder
trabajar con poco esfuerzo. La disposición
de los mangos y de la matriz facilita la intro-
ducción de la puntera en cualquier posición
de agarre.

Referencia Código CRIMPFOX 10S 1212045 CRIMPFOX 6H 1212046
2
Hilo [mm ] / AWG 0,14 – 10 / 25 – 7 0,14 – 6 / 25 – 10
Accesorios
Resortes recuperadores de repuesto CRIMPFOX/SPR-2 1212047 CRIMPFOX/SPR-2 1212047
