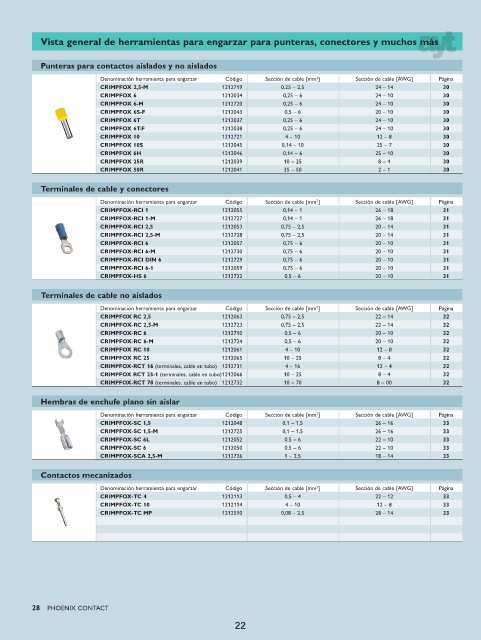

Vista general de herramientas para engarzar para punteras, conectores y muchos más
Punteras para contactos aislados y no aislados
Código
Denominación herramienta para engarzar
24 – 14
CRIMPFOX 2,5-M
30
0,25 – 2,5
24 – 10
0,25 – 6
CRIMPFOX 6
30
1212034
1212720
0,25 – 6
24 – 10
30
CRIMPFOX 6-M 1212719 Sección de cable [mm ] 2 Sección de cable [AWG] Página
CRIMPFOX 6S-F 1212043 0,5 – 6 20 – 10 30
CRIMPFOX 6T 1212037 0,25 – 6 24 – 10 30
CRIMPFOX 6T-F 1212038 0,25 – 6 24 – 10 30
CRIMPFOX 10 1212721 4 – 10 12 – 8 30
CRIMPFOX 10S 1212045 0,14 – 10 25 – 7 30
CRIMPFOX 6H 1212046 0,14 – 6 25 – 10 30
CRIMPFOX 25R 1212039 10 – 25 8 – 4 30
CRIMPFOX 50R 1212041 35 – 50 2 – 1 30
Terminales de cable y conectores
Denominación herramienta para engarzar Código Sección de cable [mm ] 2 Sección de cable [AWG] Página
CRIMPFOX-RCI 1 1212055 0,14 – 1 26 – 18 31
CRIMPFOX-RCI 1-M 1212727 0,14 – 1 26 – 18 31
CRIMPFOX-RCI 2,5 1212053 0,75 – 2,5 20 – 14 31
CRIMPFOX-RCI 2,5-M 1212728 0,75 – 2,5 20 – 14 31
CRIMPFOX-RCI 6 1212057 0,75 – 6 20 – 10 31
CRIMPFOX-RCI 6-M 1212730 0,75 – 6 20 – 10 31
CRIMPFOX-RCI DIN 6 1212729 0,75 – 6 20 – 10 31
CRIMPFOX-RCI 6-1 1212059 0,75 – 6 20 – 10 31
CRIMPFOX-HS 6 1212722 0,5 – 6 20 – 10 31
Terminales de cable no aislados
Denominación herramienta para engarzar Código Sección de cable [mm ] 2 Sección de cable [AWG] Página
CRIMPFOX RC 2,5 1212063 0,75 – 2,5 22 – 14 32
CRIMPFOX-RC 2,5-M 1212723 0,75 – 2,5 22 – 14 32
CRIMPFOX-RC 6 1212710 0,5 – 6 20 – 10 32
CRIMPFOX-RC 6-M 1212724 0,5 – 6 20 – 10 32
CRIMPFOX RC 10 1212061 4 – 10 12 – 8 32
CRIMPFOX RC 25 1212065 10 – 25 8 – 4 32
CRIMPFOX-RCT 16 (terminales, cable en tubo) 1212731 4 – 16 12 – 4 32
CRIMPFOX RCT 25-1 (terminales, cable en tubo) 1212066 10 – 25 8 – 4 32
CRIMPFOX-RCT 70 (terminales, cable en tubo) 1212732 10 – 70 8 – 00 32
Hembras de enchufe plano sin aislar
Denominación herramienta para engarzar Código Sección de cable [mm ] 2 Sección de cable [AWG] Página
CRIMPFOX-SC 1,5 1212048 0,1 – 1,5 26 – 16 33
CRIMPFOX-SC 1,5-M 1212725 0,1 – 1,5 26 – 16 33
CRIMPFOX-SC 6L 1212052 0,5 – 6 22 – 10 33
CRIMPFOX-SC 6 1212050 0,5 – 6 22 – 10 33
CRIMPFOX-SCA 2,5-M 1212726 1 – 2,5 18 – 14 33

Contactos mecanizados
Denominación herramienta para engarzar Código Sección de cable [mm ] 2 Sección de cable [AWG] Página
CRIMPFOX-TC 4 1212113 0,5 – 4 22 – 12 33
CRIMPFOX-TC 10 1212114 4 – 10 12 – 8 33
CRIMPFOX-TC MP 1212510 0,08 – 2,5 28 – 14 33
