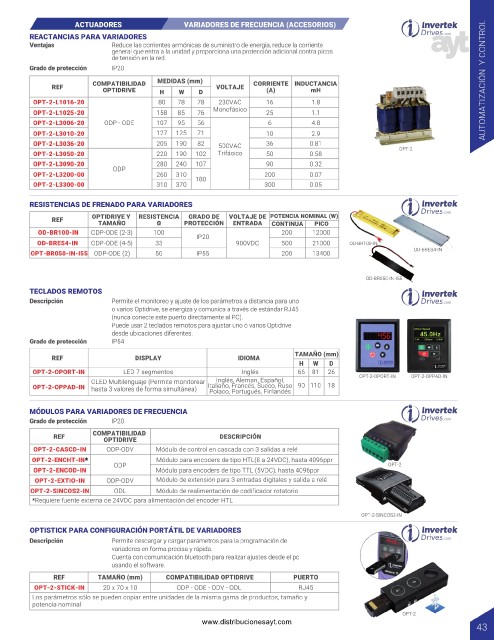

Page 46 - Automatizacion y Control

ACTUADORES VARIADORES DE FRECUENCIA (ACCESORIOS)
REACTANCIAS PARA VARIADORES
Ventajas Reduce las corrientes armónicas de suministro de energía, reduce la corriente
general que entra a la unidad y proporciona una protección adicional contra picos
de tensión en la red.
Grado de protección IP20
COMPATIBILIDAD MEDIDAS (mm) CORRIENTE INDUCTANCIA AUTOMATIZACIÓN Y CONTROL
REF VOLTAJE
OPTIDRIVE H W D (A) mH
OPT-2-L1016-20 80 78 78 230VAC 16 1.8
Monofásico
OPT-2-L1025-20 158 85 76 25 1.1
OPT-2-L3006-20 ODP - ODE 107 95 56 6 4.8
OPT-2-L3010-20 127 125 71 10 2.9
OPT-2-L3036-20 205 190 82 500VAC 36 0.81 OPT-2
OPT-2-L3050-20 220 190 102 Trifásico 50 0.58
OPT-2-L3090-20 ODP 280 240 107 90 0.32
OPT-2-L3200-00 260 310 180 200 0.07
OPT-2-L3300-00 310 370 300 0.05

RESISTENCIAS DE FRENADO PARA VARIADORES
GRADO DE
REF OPTIDRIVE Y RESISTENCIA PROTECCIÓN VOLTAJE DE POTENCIA NOMINAL (W)
ENTRADA
Ω
TAMAÑO
CONTINUA
PICO
OD-BR100-IN ODP-ODE (2-3) 100 IP20 200 12000
OD-BRES4-IN ODP-ODE (4-5) 33 900VDC 500 21000 OD-BR100-IN
OD-BRES4-IN
OPT-BR050-IN-I55 ODP-ODE (2) 50 IP55 200 13400
OD-BR050-IN-I55
TECLADOS REMOTOS
Descripción Permite el monitoreo y ajuste de los parámetros a distancia para uno
o varios Optidrive, se energiza y comunica a través de estándar RJ45
(nunca conecte este puerto directamente al PC).
Puede usar 2 teclados remotos para ajustar uno ó varios Optidrive
Motor Speed
desde ubicaciones diferentes. 456 45.0Hz
Grado de protección IP54 7.4A 1200rpm 5.4kW
TAMAÑO (mm)
REF DISPLAY IDIOMA
H W D
OPT-2-OPORT-IN LED 7 segmentos Inglés 66 81 26 OPT-2-OPORT-IN OPT-2-OPPAD-IN
OLED Multilenguaje (Permite monitorear Inglés, Aleman, Español,
OPT-2-OPPAD-IN hasta 3 valores de forma simultánea) Italiano, Francés, Sueco, Ruso 90 110 18
Polaco, Portugués, Finlandés

MÓDULOS PARA VARIADORES DE FRECUENCIA
Grado de protección IP20
COMPATIBILIDAD
REF DESCRIPCIÓN
OPTIDRIVE
OPT-2-CASCD-IN ODP-ODV Módulo de control en cascada con 3 salidas a relé
OPT-2-ENCHT-IN* Módulo para encoders de tipo HTL(8 a 24VDC), hasta 4096ppr
ODP OPT-2
OPT-2-ENCOD-IN Módulo para encoders de tipo TTL (5VDC), hasta 4096ppr
OPT-2-EXTIO-IN ODP-ODV Módulo de extensión para 3 entradas digitales y salida a relé
OPT-2-SINCOS2-IN ODL Módulo de realimentación de codificador rotatorio
*Requiere fuente externa de 24VDC para alimentación del encoder HTL
OPT-2-SINCOS2-IN
OPTISTICK PARA CONFIGURACIÓN PORTÁTIL DE VARIADORES
Descripción Permite descargar y cargar parámetros para la programación de
variadores en forma precisa y rápida.
Cuenta con comunicación bluetooth para realizar ajustes desde el pc
usando el software.
REF TAMAÑO (mm) COMPATIBILIDAD OPTIDRIVE PUERTO
OPT-2-STICK-IN 20 x 70 x 10 ODP - ODE - ODV - ODL RJ45
Los parámetros sólo se pueden copiar entre unidades de la misma gama de productos, tamaño y
potencia nominal
OPT-2
www.distribucionesayt.com
43
