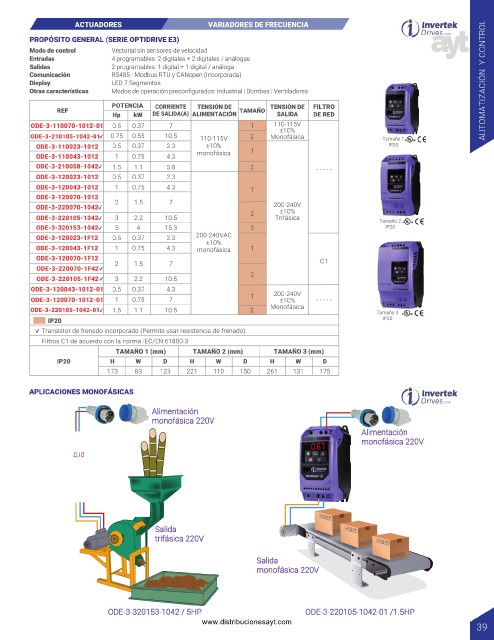

ACTUADORES VARIADORES DE FRECUENCIA

PROPÓSITO GENERAL (SERIE OPTIDRIVE E3)
Modo de control Vectorial sin sensores de velocidad
Entradas 4 programables: 2 digitales + 2 digitales / análogas
Salidas 2 programables: 1 digital + 1 digital / análoga
Comunicación RS485 - Modbus RTU y CANopen (Incorporada)
Display LED 7 Segmentos AUTOMATIZACIÓN Y CONTROL
Otras características Modos de operación preconfigurados: Industrial | Bombas | Ventiladores
POTENCIA CORRIENTE TENSIÓN DE TENSIÓN DE FILTRO
REF TAMAÑO
Hp kW DE SALIDA(A) ALIMENTACIÓN SALIDA DE RED
ODE-3-110070-1012-01 0.5 0.37 7 1 110-115V
±10%
ODE-3-210105-1042-01 0.75 0.55 10.5 110-115V 2 Monofásica Tamaño 1
ODE-3-110023-1012 0.5 0.37 2.3 ±10% IP20
monofásica 1
ODE-3-110043-1012 1 0.75 4.3
ODE-3-210058-1042 1.5 1.1 5.8 2 - - - - -
ODE-3-120023-1012 0.5 0.37 2.3
ODE-3-120043-1012 1 0.75 4.3 1
ODE-3-120070-1012
2 1.5 7
ODE-3-220070-1042 200-240V
2 ±10%
ODE-3-220105-1042 3 2.2 10.5 Trifásica
Tamaño 2
ODE-3-320153-1042 5 4 15.3 3 IP20
ODE-3-120023-1F12 0.5 0.37 2.3 200-240VAC
±10%
ODE-3-120043-1F12 1 0.75 4.3 monofásica 1
ODE-3-120070-1F12 C1
2 1.5 7
ODE-3-220070-1F42
ODE-3-220105-1F42 3 2.2 10.5 2
ODE-3-120043-1012-01 0.5 0.37 4.3
1 200-240V
ODE-3-120070-1012-01 1 0.75 7 ±10% - - - - -
ODE-3-220105-1042-01 1.5 1.1 10.5 2 Monofásica Tamaño 3
IP20 IP20
Transistor de frenado incorporado (Permite usar resistencia de frenado)
Filtros C1 de acuerdo con la norma IEC/EN 61800-3
TAMAÑO 1 (mm) TAMAÑO 2 (mm) TAMAÑO 3 (mm)
IP20 H W D H W D H W D
173 83 123 221 110 150 261 131 175

APLICACIONES MONOFÁSICAS

Alimentación
monofásica 220V
Alimentación
monofásica 220V

Salida
trifásica 220V

Salida
monofásica 220V

ODE-3-320153-1042 / 5HP ODE-3-220105-1042-01 /1.5HP
www.distribucionesayt.com
