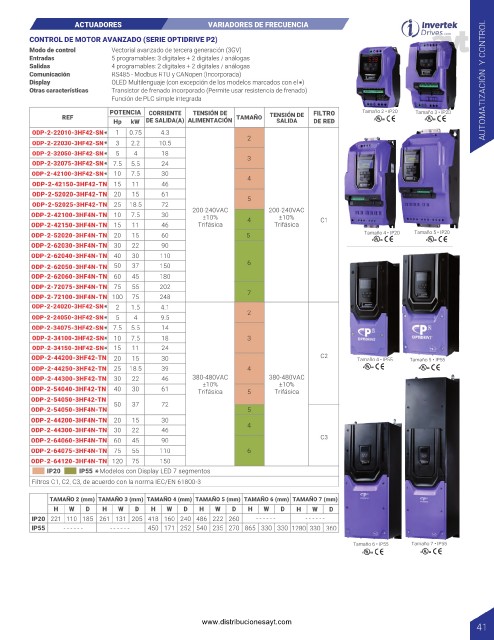

Page 44 - Automatizacion y Control
P. 44
ACTUADORES VARIADORES DE FRECUENCIA
CONTROL DE MOTOR AVANZADO (SERIE OPTIDRIVE P2)
Modo de control Vectorial avanzado de tercera generación (3GV)
Entradas 5 programables: 3 digitales + 2 digitales / análogas
Salidas 4 programables: 2 digitales + 2 digitales / análogas
Comunicación RS485 - Modbus RTU y CANopen (Incorporada)
Display OLED Multilenguaje (con excepción de los modelos marcados con el ) AUTOMATIZACIÓN Y CONTROL
*
Otras características Transistor de frenado incorporado (Permite usar resistencia de frenado)
Función de PLC simple integrada
POTENCIA CORRIENTE TENSIÓN DE FILTRO Tamaño 2 • IP20 Tamaño 3 • IP20
REF TAMAÑO TENSIÓN DE
Hp kW DE SALIDA(A) ALIMENTACIÓN SALIDA DE RED
ODP-2-22010-3HF42-SN * 1 0.75 4.3 2
ODP-2-22030-3HF42-SN * 3 2.2 10.5
ODP-2-32050-3HF42-SN * 5 4 18 3
ODP-2-32075-3HF42-SN * 7.5 5.5 24
ODP-2-42100-3HF42-SN * 10 7.5 30 4
ODP-2-42150-3HF42-TN 15 11 46
ODP-2-52020-3HF42-TN 20 15 61 5
ODP-2-52025-3HF42-TN 25 18.5 72
200-240VAC 200-240VAC
ODP-2-42100-3HF4N-TN 10 7.5 30 ±10% 4 ±10% C1
ODP-2-42150-3HF4N-TN 15 11 46 Trifásica Trifásica
ODP-2-52020-3HF4N-TN 20 15 60 5 Tamaño 4 • IP20 Tamaño 5 • IP20
ODP-2-62030-3HF4N-TN 30 22 90
ODP-2-62040-3HF4N-TN 40 30 110
ODP-2-62050-3HF4N-TN 50 37 150 6
ODP-2-62060-3HF4N-TN 60 45 180
ODP-2-72075-3HF4N-TN 75 55 202
7
ODP-2-72100-3HF4N-TN 100 75 248
ODP-2-24020-3HF42-SN * 2 1.5 4.1
ODP-2-24050-3HF42-SN * 5 4 9.5 2
ODP-2-34075-3HF42-SN * 7.5 5.5 14
ODP-2-34100-3HF42-SN * 10 7.5 18 3
ODP-2-34150-3HF42-SN * 15 11 24
ODP-2-44200-3HF42-TN 20 15 30 C2 Tamaño 4 • IP55 Tamaño 5 • IP55
ODP-2-44250-3HF42-TN 25 18.5 39 4
ODP-2-44300-3HF42-TN 30 22 46 380-480VAC 380-480VAC
±10%
±10%
ODP-2-54040-3HF42-TN 40 30 61 Trifásica 5 Trifásica
ODP-2-54050-3HF42-TN
50 37 72
ODP-2-54050-3HF4N-TN 5
ODP-2-44200-3HF4N-TN 20 15 30
4
ODP-2-44300-3HF4N-TN 30 22 46
C3
ODP-2-64060-3HF4N-TN 60 45 90
ODP-2-64075-3HF4N-TN 75 55 110 6
ODP-2-64120-3HF4N-TN 120 75 150
IP20 IP55 * Modelos con Display LED 7 segmentos
Filtros C1, C2, C3, de acuerdo con la norma IEC/EN 61800-3
TAMAÑO 2 (mm) TAMAÑO 3 (mm) TAMAÑO 4 (mm) TAMAÑO 5 (mm) TAMAÑO 6 (mm) TAMAÑO 7 (mm)
H W D H W D H W D H W D H W D H W D
IP20 221 110 185 261 131 205 418 160 240 486 222 260 - - - - - - - - - - - -
IP55 - - - - - - - - - - - - 450 171 252 540 235 270 865 330 330 1280 330 360
Tamaño 6 • IP55 Tamaño 7 • IP55
www.distribucionesayt.com
41
