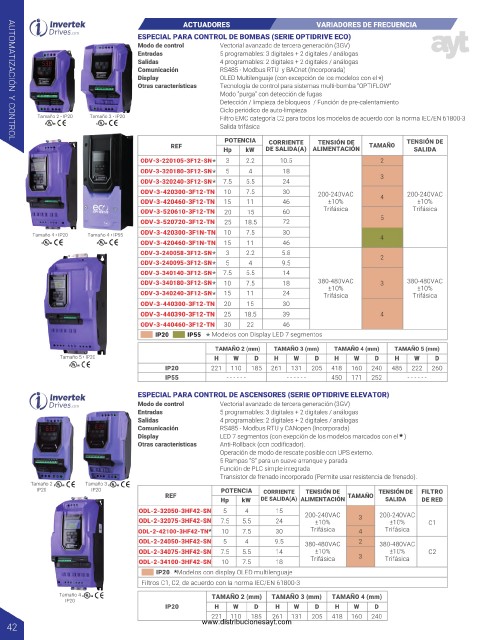

ACTUADORES VARIADORES DE FRECUENCIA
ESPECIAL PARA CONTROL DE BOMBAS (SERIE OPTIDRIVE ECO)
Modo de control Vectorial avanzado de tercera generación (3GV)
Entradas 5 programables: 3 digitales + 2 digitales / análogas
Salidas 4 programables: 2 digitales + 2 digitales / análogas
Comunicación RS485 - Modbus RTU y BACnet (Incorporada)
Display OLED Multilenguaje (con excepción de los modelos con el )
*
Otras características Tecnología de control para sistemas multi-bomba “OPTIFLOW”
Modo “purga” con detección de fugas
Detección / limpieza de bloqueos / Función de pre-calentamiento
Ciclo periódico de auto-limpieza
Tamaño 2 • IP20 Tamaño 3 • IP20 Filtro EMC categoría C2 para todos los modelos de acuerdo con la norma IEC/EN 61800-3
Salida trifásica
POTENCIA CORRIENTE TENSIÓN DE TENSIÓN DE
AUTOMATIZACIÓN Y CONTROL
REF TAMAÑO
Hp kW DE SALIDA(A) ALIMENTACIÓN SALIDA
ODV-3-220105-3F12-SN * 3 2.2 10.5 2
ODV-3-320180-3F12-SN * 5 4 18 3
ODV-3-320240-3F12-SN * 7.5 5.5 24
ODV-3-420300-3F12-TN 10 7.5 30 200-240VAC 4 200-240VAC
ODV-3-420460-3F12-TN 15 11 46 ±10% ±10%
ODV-3-520610-3F12-TN 20 15 60 Trifásica Trifásica
5
ODV-3-520720-3F12-TN 25 18.5 72
ODV-3-420300-3F1N-TN 10 7.5 30
Tamaño 4 • IP20 Tamaño 4 • IP55 4
ODV-3-420460-3F1N-TN 15 11 46
ODV-3-240058-3F12-SN * 3 2.2 5.8 2
ODV-3-240095-3F12-SN * 5 4 9.5
ODV-3-340140-3F12-SN * 7.5 5.5 14
ODV-3-340180-3F12-SN * 10 7.5 18 380-480VAC 3 380-480VAC
±10%
±10%
ODV-3-340240-3F12-SN * 15 11 24 Trifásica Trifásica
ODV-3-440300-3F12-TN 20 15 30
ODV-3-440390-3F12-TN 25 18.5 39 4
ODV-3-440460-3F12-TN 30 22 46
IP20 IP55 * Modelos con Display LED 7 segmentos

TAMAÑO 2 (mm) TAMAÑO 3 (mm) TAMAÑO 4 (mm) TAMAÑO 5 (mm)
Tamaño 5 • IP20 H W D H W D H W D H W D
IP20 221 110 185 261 131 205 418 160 240 486 222 260
IP55 - - - - - - - - - - - - 450 171 252 - - - - - -
ESPECIAL PARA CONTROL DE ASCENSORES (SERIE OPTIDRIVE ELEVATOR)
Modo de control Vectorial avanzado de tercera generación (3GV)
Entradas 5 programables: 3 digitales + 2 digitales / análogas
Salidas 4 programables: 2 digitales + 2 digitales / análogas
Comunicación RS485 - Modbus RTU y CANopen (Incorporada)
Display LED 7 segmentos (con exepción de los modelos marcados con el * )
Otras características Anti-Rollback (con codificador).
Operación de modo de rescate posible con UPS externo.
5 Rampas “S” para un suave arranque y parada
Función de PLC simple integrada
Transistor de frenado incorporado (Permite usar resistencia de frenado).
Tamaño 2 Tamaño 3
IP20 IP20 POTENCIA CORRIENTE TENSIÓN DE TENSIÓN DE FILTRO
REF TAMAÑO
Hp kW DE SALIDA(A) ALIMENTACIÓN SALIDA DE RED
ODL-2-32050-3HF42-SN 5 4 15
200-240VAC 3 200-240VAC
ODL-2-32075-3HF42-SN 7.5 5.5 24 ±10% ±10% C1
ODL-2-42100-3HF42-TN* 10 7.5 30 Trifásica 4 Trifásica
ODL-2-24050-3HF42-SN 5 4 9.5 380-480VAC 2 380-480VAC
ODL-2-34075-3HF42-SN 7.5 5.5 14 ±10% ±10% C2
Trifásica 3 Trifásica
ODL-2-34100-3HF42-SN 10 7.5 18
IP20 *Modelos con display OLED multilenguaje
Filtros C1, C2, de acuerdo con la norma IEC/EN 61800-3
Tamaño 4 TAMAÑO 2 (mm) TAMAÑO 3 (mm) TAMAÑO 4 (mm)
IP20
IP20 H W D H W D H W D
221 110 185 261 131 205 418 160 240
