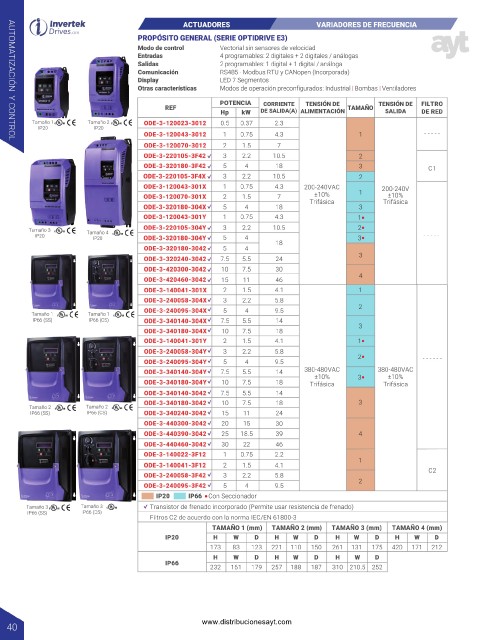

Page 43 - Automatizacion y Control

ACTUADORES VARIADORES DE FRECUENCIA
PROPÓSITO GENERAL (SERIE OPTIDRIVE E3)
Modo de control Vectorial sin sensores de velocidad
Entradas 4 programables: 2 digitales + 2 digitales / análogas
Salidas 2 programables: 1 digital + 1 digital / análoga
Comunicación RS485 - Modbus RTU y CANopen (Incorporada)
Display LED 7 Segmentos
Otras características Modos de operación preconfigurados: Industrial | Bombas | Ventiladores
POTENCIA CORRIENTE TENSIÓN DE TENSIÓN DE FILTRO
REF TAMAÑO
Hp kW DE SALIDA(A) ALIMENTACIÓN SALIDA DE RED
Tamaño 1 Tamaño 2 ODE-3-120023-3012 0.5 0.37 2.3
IP20 IP20
ODE-3-120043-3012 1 0.75 4.3 1 - - - - -
AUTOMATIZACIÓN Y CONTROL
ODE-3-120070-3012 2 1.5 7
ODE-3-220105-3F42 3 2.2 10.5 2
ODE-3-320180-3F42 5 4 18 3 C1
ODE-3-220105-3F4X 3 2.2 10.5 2
ODE-3-120043-301X 1 0.75 4.3 200-240VAC 200-240V
ODE-3-120070-301X 2 1.5 7 ±10% 1 ±10%
Trifásica Trifásica
ODE-3-320180-304X 5 4 18 3
ODE-3-120043-301Y 1 0.75 4.3 1•
Tamaño 3 Tamaño 4 ODE-3-220105-304Y 3 2.2 10.5 2•
IP20 IP20 ODE-3-320180-304Y 5 4 3• - - - - -
18
ODE-3-320180-3042 5 4
3
ODE-3-320240-3042 7.5 5.5 24
ODE-3-420300-3042 10 7.5 30
4
ODE-3-420460-3042 15 11 46
ODE-3-140041-301X 2 1.5 4.1 1
ODE-3-240058-304X 3 2.2 5.8
2
ODE-3-240095-304X 5 4 9.5
Tamaño 1 Tamaño 1
IP66 (SS) IP66 (CS) ODE-3-340140-304X 7.5 5.5 14
3
ODE-3-340180-304X 10 7.5 18
ODE-3-140041-301Y 2 1.5 4.1 1•
ODE-3-240058-304Y 3 2.2 5.8
2• - - - - - -
ODE-3-240095-304Y 5 4 9.5
ODE-3-340140-304Y 7.5 5.5 14 380-480VAC 380-480VAC
±10% 3• ±10%
ODE-3-340180-304Y 10 7.5 18 Trifásica Trifásica
ODE-3-340140-3042 7.5 5.5 14
ODE-3-340180-3042 10 7.5 18 3
Tamaño 2 Tamaño 2
IP66 (SS) IP66 (CS) ODE-3-340240-3042 15 11 24
ODE-3-440300-3042 20 15 30
ODE-3-440390-3042 25 18.5 39 4
ODE-3-440460-3042 30 22 46
ODE-3-140022-3F12 1 0.75 2.2
1
ODE-3-140041-3F12 2 1.5 4.1
C2
ODE-3-240058-3F42 3 2.2 5.8
2
ODE-3-240095-3F42 5 4 9.5
IP20 IP66 Con Seccionador
Tamaño 3 Tamaño 3 Transistor de frenado incorporado (Permite usar resistencia de frenado)
IP66 (SS) IP66 (CS)
Filtros C2 de acuerdo con la norma IEC/EN 61800-3
TAMAÑO 1 (mm) TAMAÑO 2 (mm) TAMAÑO 3 (mm) TAMAÑO 4 (mm)
IP20 H W D H W D H W D H W D
173 83 123 221 110 150 261 131 175 420 171 212
H W D H W D H W D
IP66
232 161 179 257 188 187 310 210.5 252
