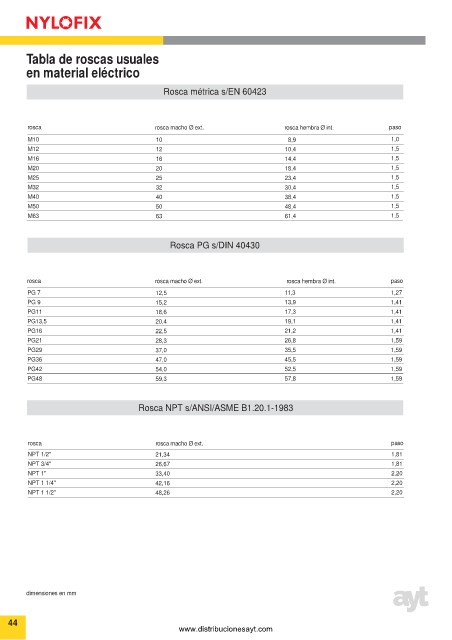

Tabla de roscas usuales
en material eléctrico
Rosca métrica s/EN 60423
rosca rosca macho Ø ext. rosca hembra Ø int. paso
M10 10 8,9 1,0
M12 12 10,4 1,5
M16 16 14,4 1,5
M20 20 18,4 1,5
M25 25 23,4 1,5
M32 32 30,4 1,5
M40 40 38,4 1,5
M50 50 48,4 1,5
M63 63 61,4 1,5
Rosca PG s/DIN 40430
rosca rosca macho Ø ext. rosca hembra Ø int. paso
PG 7 12,5 11,3 1,27
PG 9 15,2 13,9 1,41
PG11 18,6 17,3 1,41
PG13,5 20,4 19,1 1,41
PG16 22,5 21,2 1,41
PG21 28,3 26,8 1,59
PG29 37,0 35,5 1,59
PG36 47,0 45,5 1,59
PG42 54,0 52,5 1,59
PG48 59,3 57,8 1,59
Rosca NPT s/ANSI/ASME B1.20.1-1983
rosca rosca macho Ø ext. paso
NPT 1/2" 21,34 1,81
NPT 3/4" 26,67 1,81
NPT 1" 33,40 2,20
NPT 1 1/4" 42,16 2,20
NPT 1 1/2" 48,26 2,20
dimensiones en mm
