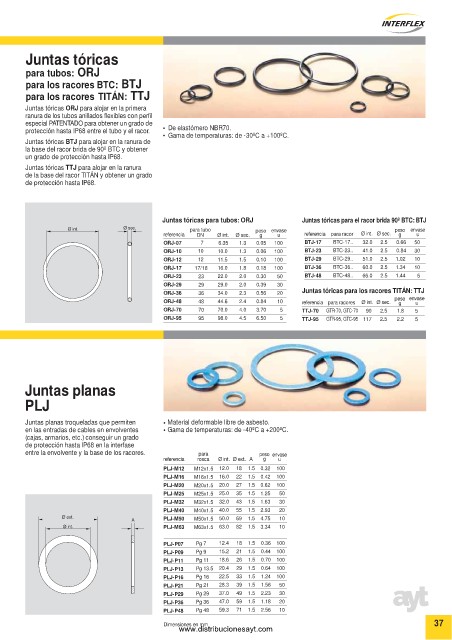

Juntas tóricas
para tubos: ORJ
para los racores BTC: BTJ
para los racores TITÁN: TTJ
Juntas tóricas ORJ para alojar en la primera
ranura de los tubos anillados flexibles con perfil
especial PATENTADO para obtener un grado de
protección hasta IP68 entre el tubo y el racor. • De elastómero NBR70.
• Gama de temperaturas: de -30ºC a +100ºC.
Juntas tóricas BTJ para alojar en la ranura de
la base del racor brida de 90º BTC y obtener
un grado de protección hasta IP68.
Juntas tóricas TTJ para alojar en la ranura
de la base del racor TITÁN y obtener un grado
de protección hasta IP68.

Juntas tóricas para tubos: ORJ Juntas tóricas para el racor brida 90º BTC: BTJ
Ø int. Ø sec. para tubo peso envase peso envase
referencia DN Ø int. Ø sec. g u referencia para racor Ø int. Ø sec. g u
ORJ-07 7 6.35 1.3 0.05 100 BTJ-17 BTC-17.. 32.0 2.5 0.66 50
ORJ-10 10 10.0 1.3 0.06 100 BTJ-23 BTC-23.. 41.0 2.5 0.84 30
ORJ-12 12 11.5 1.5 0.10 100 BTJ-29 BTC-29.. 51.0 2.5 1.02 10
ORJ-17 17/18 16.0 1.8 0.18 100 BTJ-36 BTC-36.. 60.0 2.5 1.34 10
ORJ-23 23 22.0 2.0 0.30 50 BTJ-48 BTC-48.. 66.0 2.5 1.44 5
ORJ-29 29 29.0 2.0 0.39 30
Juntas tóricas para los racores TITÁN: TTJ
ORJ-36 36 34.0 2.3 0.56 20
peso envase
ORJ-48 48 44.6 2.4 0.84 10 referencia para racores Ø int. Ø sec. g u
ORJ-70 70 70.0 4.0 3.70 5 TTJ-70 GTR-70, GTC-70 90 2.5 1.8 5
ORJ-95 95 98.0 4.5 6.50 5 TTJ-95 GTR-95, GTC-95 117 2.5 2.2 5

Juntas planas

PLJ

Juntas planas troqueladas que permiten • Material deformable libre de asbesto.
en las entradas de cables en envolventes • Gama de temperaturas: de -40ºC a +200ºC.
(cajas, armarios, etc.) conseguir un grado
de protección hasta IP68 en la interfase
entre la envolvente y la base de los racores. para peso envase
referencia rosca Ø int. Ø ext. A g u
PLJ-M12 M12x1.5 12.0 18 1.5 0.32 100
PLJ-M16 M16x1.5 16.0 22 1.5 0.42 100
PLJ-M20 M20x1.5 20.0 27 1.5 0.62 100
PLJ-M25 M25x1.5 25.0 35 1.5 1.25 50
PLJ-M32 M32x1.5 32.0 43 1.5 1.63 30
PLJ-M40 M40x1.5 40.0 55 1.5 2.93 20
Ø ext. PLJ-M50 M50x1.5 50.0 69 1.5 4.75 10
A
Ø int. PLJ-M63 M63x1.5 63.0 82 1.5 3.34 10
PLJ-P07 Pg 7 12.4 18 1.5 0.36 100
PLJ-P09 Pg 9 15.2 21 1.5 0.44 100
PLJ-P11 Pg 11 18.6 26 1.5 0.70 100
PLJ-P13 Pg 13.5 20.4 29 1.5 0.64 100
PLJ-P16 Pg 16 22.5 33 1.5 1.24 100
PLJ-P21 Pg 21 28.3 39 1.5 1.56 50
PLJ-P29 Pg 29 37.0 49 1.5 2.23 30
PLJ-P36 Pg 36 47.0 59 1.5 1.18 20
PLJ-P48 Pg 48 59.3 71 1.5 2.56 10
Dimensiones en mm 37
