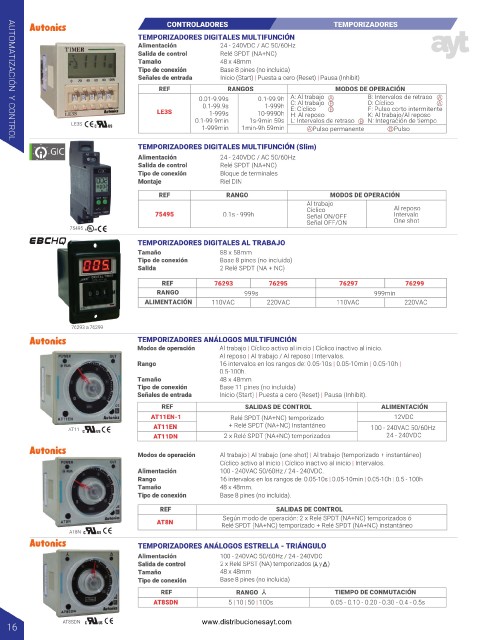

CONTROLADORES TEMPORIZADORES
TEMPORIZADORES DIGITALES MULTIFUNCIÓN
Alimentación 24 - 240VDC / AC 50/60Hz
Salida de control Relé SPDT (NA+NC)
Tamaño 48 x 48mm
Tipo de conexión Base 8 pines (no incluida)
Señales de entrada Inicio (Start) | Puesta a cero (Reset) | Pausa (Inhibit)
REF RANGOS MODOS DE OPERACIÓN
0.01-9.99s 0.1-99.9h A: Al trabajo A B: Intervalos de retraso A
0.1-99.9s 1-999h C: Al trabajo B D: Cíclico A
F: Pulso corto intermitente
E: Cíclico
LE3S 1-999s 10-9990h H: Al reposo B K: Al trabajo/Al reposo
0.1-99.9min 1s-9min 59s L: Intervalos de retraso B N: Integración de tiempo
LE3S
1-999min 1min-9h 59min A Pulso permanente B Pulso
AUTOMATIZACIÓN Y CONTROL
TEMPORIZADORES DIGITALES MULTIFUNCIÓN (Slim)
Alimentación 24 - 240VDC / AC 50/60Hz
Salida de control Relé SPDT (NA+NC)
Tipo de conexión Bloque de terminales
Montaje Riel DIN
REF RANGO MODOS DE OPERACIÓN
Al trabajo
Cíclico Al reposo
75495 0.1s - 999h Señal ON/OFF Intervalo
Señal OFF/ON One shot
75495
TEMPORIZADORES DIGITALES AL TRABAJO
Tamaño 88 x 58mm
Tipo de conexión Base 8 pines (no incluida)
Salida 2 Relé SPDT (NA + NC)
REF 76293 76295 76297 76299
RANGO 999s 999min
ALIMENTACIÓN 110VAC 220VAC 110VAC 220VAC

76293 a 76299
TEMPORIZADORES ANÁLOGOS MULTIFUNCIÓN
Modos de operación Al trabajo | Cíclico activo al inicio | Cíclico inactivo al inicio.
Al reposo | Al trabajo / Al reposo | Intervalos.
Rango 16 intervalos en los rangos de: 0.05-10s | 0.05-10min | 0.05-10h |
0.5-100h.
Tamaño 48 x 48mm
Tipo de conexión Base 11 pines (no incluida)
Señales de entrada Inicio (Start) | Puesta a cero (Reset) | Pausa (Inhibit).
REF SALIDAS DE CONTROL ALIMENTACIÓN
AT11EN-1 Relé SPDT (NA+NC) temporizado 12VDC
AT11EN + Relé SPDT (NA+NC) Instantáneo
AT11 100 - 240VAC 50/60Hz
AT11DN 2 x Relé SPDT (NA+NC) temporizados 24 - 240VDC

Modos de operación Al trabajo | Al trabajo (one-shot) | Al trabajo (temporizado + instantáneo)
Cíclico activo al inicio | Cíclico inactivo al inicio | Intervalos.
Alimentación 100 - 240VAC 50/60Hz / 24 - 240VDC.
Rango 16 intervalos en los rangos de: 0.05-10s | 0.05-10min | 0.05-10h | 0.5 - 100h
Tamaño 48 x 48mm.
Tipo de conexión Base 8 pines (no incluida).
REF SALIDAS DE CONTROL
Según modo de operación: 2 x Relé SPDT (NA+NC) temporizados ó
AT8N
Relé SPDT (NA+NC) temporizado + Relé SPDT (NA+NC) instantáneo
AT8N
TEMPORIZADORES ANÁLOGOS ESTRELLA - TRIÁNGULO
Alimentación 100 - 240VAC 50/60Hz / 24 - 240VDC
y
Salida de control 2 x Relé SPST (NA) temporizados ( )
Tamaño 48 x 48mm
Tipo de conexión Base 8 pines (no incluida)
REF RANGO TIEMPO DE CONMUTACIÓN
AT8SDN 5 | 10 | 50 | 100s 0.05 - 0.10 - 0.20 - 0.30 - 0.4 - 0.5s

16 AT8SDN www.distribucionesayt.com
