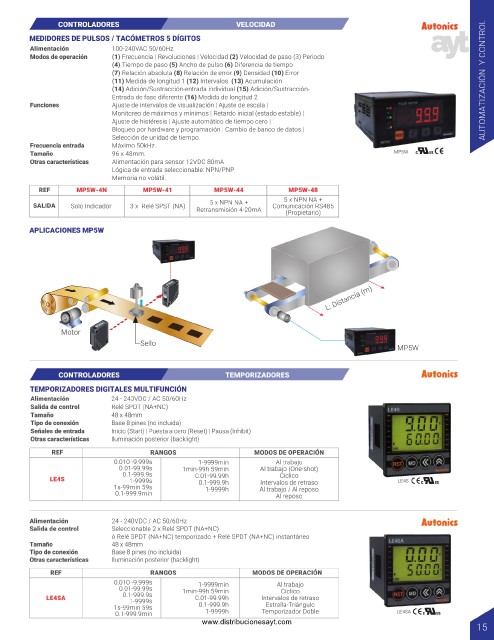

CONTROLADORES VELOCIDAD
MEDIDORES DE PULSOS / TACÓMETROS 5 DÍGITOS
Alimentación 100-240VAC 50/60Hz
Modos de operación (1) Frecuencia | Revoluciones | Velocidad (2) Velocidad de paso (3) Periodo
(4) Tiempo de paso (5) Ancho de pulso (6) Diferencia de tiempo
(7) Relación absoluta (8) Relación de error (9) Densidad (10) Error
(11) Medida de longitud 1 (12) Intervalos (13) Acumulación AUTOMATIZACIÓN Y CONTROL
(14) Adición/Sustracción-entrada individual (15) Adición/Sustracción-
Entrada de fase diferente (16) Medida de longitud 2
Funciones Ajuste de intervalos de visualización | Ajuste de escala |
Monitoreo de máximos y mínimos | Retardo inicial (estado estable) |
Ajuste de histéresis | Ajuste automático de tiempo cero |
Bloqueo por hardware y programación | Cambio de banco de datos |
Selección de unidad de tiempo.
Frecuencia entrada Máximo 50kHz.
Tamaño 96 x 48mm. MP5W
Otras características Alimentación para sensor 12VDC 80mA
Lógica de entrada seleccionable: NPN/PNP
Memoria no volátil.
REF MP5W-4N MP5W-41 MP5W-44 MP5W-48
5 x NPN NA + 5 x NPN NA +
SALIDA Solo Indicador 3 x Relé SPST (NA) Comunicación RS485
Retransmisión 4-20mA (Propietario)
APLICACIONES MP5W

L: Distancia (m)

Motor
Sello
MP5W

CONTROLADORES TEMPORIZADORES

TEMPORIZADORES DIGITALES MULTIFUNCIÓN
Alimentación 24 - 240VDC / AC 50/60Hz
Salida de control Relé SPDT (NA+NC)
Tamaño 48 x 48mm
Tipo de conexión Base 8 pines (no incluida)
Señales de entrada Inicio (Start) | Puesta a cero (Reset) | Pausa (Inhibit)
Otras características Iluminación posterior (backlight)
REF RANGOS MODOS DE OPERACIÓN
0.010 -9.999s 1-9999min Al trabajo
0.01-99.99s 1min-99h 59min Al trabajo (One-shot)
0.1-999.9s 0.01-99.99h Cíclico
LE4S 1-9999s 0.1-999.9h Intervalos de retraso LE4S
1s-99min 59s 1-9999h Al trabajo / Al reposo
0.1-999.9min Al reposo

Alimentación 24 - 240VDC / AC 50/60Hz
Salida de control Seleccionable 2 x Relé SPDT (NA+NC)
ó Relé SPDT (NA+NC) temporizado + Relé SPDT (NA+NC) instantáneo
Tamaño 48 x 48mm
Tipo de conexión Base 8 pines (no incluida)
Otras características Iluminación posterior (backlight)
REF RANGOS MODOS DE OPERACIÓN
0.010 -9.999s 1-9999min Al trabajo
0.01-99.99s 1min-99h 59min Cíclico
LE4SA 0.1-999.9s 0.01-99.99h Intervalos de retraso
1-9999s
1s-99min 59s 0.1-999.9h Estrella-Triángulo
0.1-999.9min 1-9999h Temporizador Doble LE4SA
