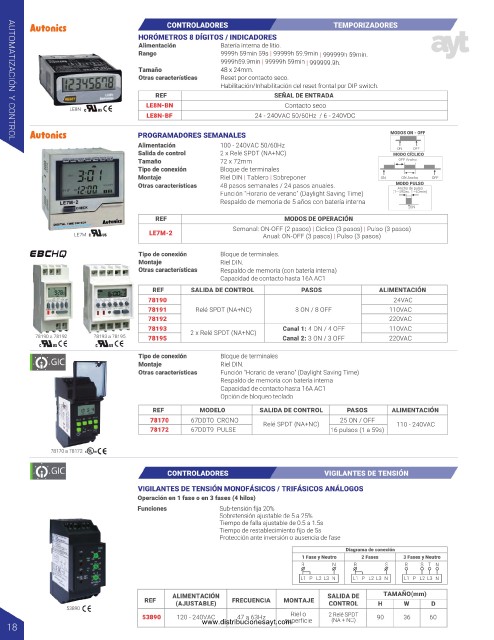

CONTROLADORES TEMPORIZADORES
HORÓMETROS 8 DÍGITOS / INDICADORES
Alimentación Batería interna de litio.
Rango 9999h 59min 59s | 99999h 59.9min | 999999h 59min.
9999h59.9min | 99999h 59min | 999999.9h.
Tamaño 48 x 24mm.
Otras características Reset por contacto seco.
Habilitación/Inhabilitación del reset frontal por DIP switch.
REF SEÑAL DE ENTRADA
N
LE8N-B Contacto seco
LE8N
LE8N-B 24 - 240VAC 50/60Hz / 6 - 240VDC
F
PROGRAMADORES SEMANALES MODOS ON - OFF
AUTOMATIZACIÓN Y CONTROL
Alimentación 100 - 240VAC 50/60Hz ON OFF
Salida de control 2 x Relé SPDT (NA+NC) MODO CÍCLICO
Tamaño 72 x 72mm OFF Ancho
Tipo de conexión Bloque de terminales
Montaje Riel DIN | Tablero | Sobreponer ON ON Ancho OFF
Otras características 48 pasos semanales / 24 pasos anuales. MODO PULSO
Ancho de pulso
Función "Horario de verano" (Daylight Saving Time) (1~59Sec. 1~60min)
Respaldo de memoria de 5 años con batería interna
ON
REF MODOS DE OPERACIÓN
Semanal: ON-OFF (2 pasos) | Cíclico (3 pasos) | Pulso (3 pasos)
LE7M LE7M-2 Anual: ON-OFF (3 pasos) | Pulso (3 pasos)

Tipo de conexión Bloque de terminales.
Montaje Riel DIN.
Otras características Respaldo de memoria (con batería interna)
Capacidad de contacto hasta 16A AC1
REF SALIDA DE CONTROL PASOS ALIMENTACIÓN
78190 24VAC
78191 Relé SPDT (NA+NC) 8 ON / 8 OFF 110VAC
78192 220VAC
78193 Canal 1: 4 ON / 4 OFF 110VAC
78190 a 78192 78193 a 78195 78195 2 x Relé SPDT (NA+NC) Canal 2: 3 ON / 3 OFF 220VAC
Tipo de conexión Bloque de terminales
Montaje Riel DIN.
Otras características Función "Horario de verano" (Daylight Saving Time)
Respaldo de memoria con batería interna
Capacidad de contacto hasta 16A AC1
Opción de bloqueo teclado
REF MODELO SALIDA DE CONTROL PASOS ALIMENTACIÓN
78170 67DDT0 CRONO Relé SPDT (NA+NC) 25 ON / OFF 110 - 240VAC
78172 67DDT9 PULSE 16 pulsos (1 a 59s)

78170 a 78172

CONTROLADORES VIGILANTES DE TENSIÓN
VIGILANTES DE TENSIÓN MONOFÁSICOS / TRIFÁSICOS ANÁLOGOS
Operación en 1 fase o en 3 fases (4 hilos)
Funciones Sub-tensión fija 20%
Sobretensión ajustable de 5 a 25%
Tiempo de falla ajustable de 0.5 a 1.5s
Tiempo de restablecimiento fijo de 5s
Protección ante inversión o ausencia de fase
Diagrama de conexión
1 Fase y Neutro 2 Fases 3 Fases y Neutro
R N R S R S T N
L1 P L2 L3 N L1 P L2 L3 N L1 P L2 L3 N

ALIMENTACIÓN SALIDA DE TAMAÑO(mm)
REF (AJUSTABLE) FRECUENCIA MONTAJE CONTROL H W D
53890
Riel o
53890 120 - 240VAC 47 a 63Hz superficie 2 Relé SPDT 90 36 60
(NA + NC)
www.distribucionesayt.com
18
