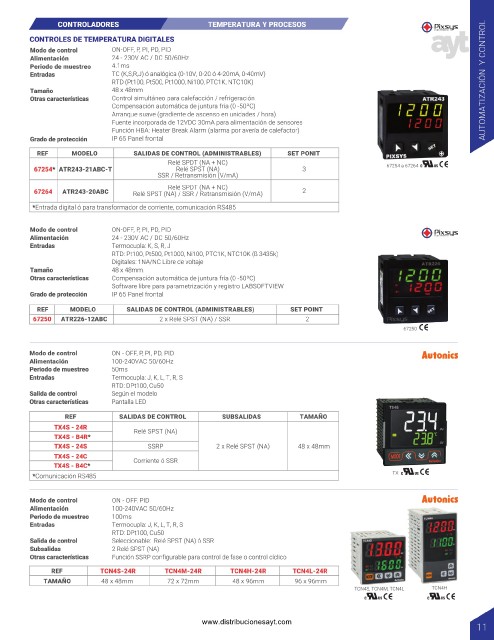

Page 14 - Automatizacion y Control

CONTROLADORES TEMPERATURA Y PROCESOS

CONTROLES DE TEMPERATURA DIGITALES
Modo de control ON-OFF, P, PI, PD, PID
Alimentación 24 - 230V AC / DC 50/60Hz
Periodo de muestreo 4.1ms
Entradas TC (K,S,R,J) ó analógica (0-10V, 0-20 ó 4-20mA, 0-40mV)
RTD (Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K) AUTOMATIZACIÓN Y CONTROL
Tamaño 48 x 48mm
Otras características Control simultáneo para calefacción / refrigeración
Compensación automática de juntura fría (0 -50ºC)
Arranque suave (gradiente de ascenso en unidades / hora)
Fuente incorporada de 12VDC 30mA para alimentación de sensores
Función HBA: Heater Break Alarm (alarma por avería de calefactor)
Grado de protección IP 65 Panel frontal
REF MODELO SALIDAS DE CONTROL (ADMINISTRABLES) SET PONIT
Relé SPDT (NA + NC) 67254 a 67264
67254* ATR243-21ABC-T Relé SPST (NA) 3
SSR / Retransmisión (V/mA)
Relé SPDT (NA + NC)
67264 ATR243-20ABC Relé SPST (NA) / SSR / Retransmisión (V/mA) 2

*Entrada digital ó para transformador de corriente, comunicación RS485

Modo de control ON-OFF, P, PI, PD, PID
Alimentación 24 - 230V AC / DC 50/60Hz
Entradas Termocupla: K, S, R, J
RTD: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K (ß 3435k)
Digitales: 1NA/NC Libre de voltaje
Tamaño 48 x 48mm.
Otras características Compensación automática de juntura fría (0 -50ºC)
Software libre para parametrización y registro LABSOFTVIEW
Grado de protección IP 65 Panel frontal
REF MODELO SALIDAS DE CONTROL (ADMINISTRABLES) SET POINT
67250 ATR226-12ABC 2 x Relé SPST (NA) / SSR 2
67250

Modo de control ON - OFF, P, PI, PD, PID
Alimentación 100-240VAC 50/60Hz
Periodo de muestreo 50ms
Entradas Termocupla: J, K, L, T, R, S
RTD: DPt100, Cu50
Salida de control Según el modelo
Otras características Pantalla LED
REF SALIDAS DE CONTROL SUBSALIDAS TAMAÑO
TX4S - 24R Relé SPST (NA)
TX4S - B4R*
TX4S - 24S SSRP 2 x Relé SPST (NA) 48 x 48mm
TX4S - 24C Corriente ó SSR
TX4S - B4C*
*Comunicación RS485 TX

Modo de control ON - OFF, PID
Alimentación 100-240VAC 50/60Hz
Periodo de muestreo 100ms
Entradas Termocupla: J, K, L, T, R, S
RTD: DPt100, Cu50
Salida de control Seleccionable: Relé SPST (NA) ó SSR
Subsalidas 2 Relé SPST (NA)
Otras características Función SSRP configurable para control de fase o control cíclico
REF TCN4S-24R TCN4M-24R TCN4H-24R TCN4L-24R
TAMAÑO 48 x 48mm 72 x 72mm 48 x 96mm 96 x 96mm
TCN4S, TCN4M, TCN4L TCN4H

www.distribucionesayt.com
11
