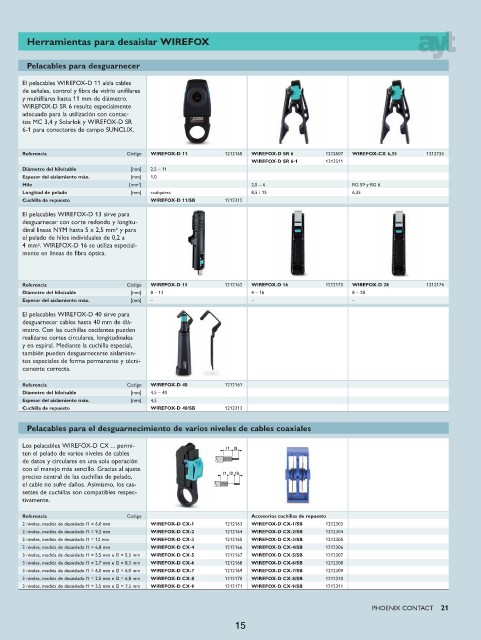

Herramientas para desaislar WIREFOX
Pelacables para desguarnecer
El pelacables WIREFOX-D 11 aísla cables
de señales, control y fibra de vidrio unifilares
y multifilares hasta 11 mm de diámetro.
WIREFOX-D SR 6 resulta especialmente
adecuado para la utilización con contac-
tos MC 3,4 y Solarlok y WIREFOX-D SR
6-1 para conectores de campo SUNCLIX.
Referencia Código WIREFOX-D 11 1212160 WIREFOX-D SR 6 1212507 WIREFOX-CX 6,35 1212733
WIREFOX-D SR 6-1 1212511
Diámetro del hilo/cable [mm] 2,5 – 11
Espesor del aislamiento máx. [mm] 1,0
Hilo [mm 2 ] 2,5 – 6 RG 59 y RG 6
Longitud de pelado [mm] cualquiera 8,5 / 15 6,35
Cuchilla de repuesto WIREFOX-D 11/SB 1212312
El pelacables WIREFOX-D 13 sirve para
desguarnecer con corte redondo y longitu-
dinal líneas NYM hasta 5 x 2,5 mm2 y para
el pelado de hilos individuales de 0,2 a
4 mm2. WIREFOX-D 16 se utiliza especial-
mente en líneas de fibra óptica.

Referencia Código WIREFOX-D 13 1212162 WIREFOX-D 16 1212173 WIREFOX-D 28 1212174
Diámetro del hilo/cable [mm] 8 – 13 4 – 16 8 – 28
Espesor del aislamiento máx. [mm] – – –
El pelacables WIREFOX-D 40 sirve para
desguarnecer cables hasta 40 mm de diá-
metro. Con las cuchillas oscilantes pueden
realizarse cortes circulares, longitudinales
y en espiral. Mediante la cuchilla especial,
también pueden desguarnecerse aislamien-
tos especiales de forma permanente y técni-
camente correcta.

Referencia Código WIREFOX-D 40 1212161
Diámetro del hilo/cable [mm] 4,5 – 40
Espesor del aislamiento máx. [mm] 4,5
Cuchilla de repuesto WIREFOX-D 40/SB 1212313

Pelacables para el desguarnecimiento de varios niveles de cables coaxiales
Los pelacables WIREFOX-D CX ... permi-
l1 l3
ten el pelado de varios niveles de cables
de datos y circulares en una sola operación
con el manejo más sencillo. Gracias al ajuste
l1 l2 l3
preciso central de las cuchillas de pelado,
el cable no sufre daños. Asimismo, los cas-
settes de cuchillas son compatibles respec-
tivamente.
Referencia Código Accesorios cuchillas de repuesto
2 niveles, medida de desaislado l1 = 6,0 mm WIREFOX-D CX-1 1212163 WIREFOX-D CX-1/SB 1212303
2 niveles, medida de desaislado l1 = 9,2 mm WIREFOX-D CX-2 1212164 WIREFOX-D CX-2/SB 1212304
2 niveles, medida de desaislado l1 = 12 mm WIREFOX-D CX-3 1212165 WIREFOX-D CX-3/SB 1212305
2 niveles, medida de desaislado l1 = 6,8 mm WIREFOX-D CX-4 1212166 WIREFOX-D CX-4/SB 1212306
3 niveles, medida de desaislado l1 = 5,5 mm e l2 = 5,5 mm WIREFOX-D CX-5 1212167 WIREFOX-D CX-5/SB 1212307
3 niveles, medida de desaislado l1 = 2,7 mm e l2 = 8,3 mm WIREFOX-D CX-6 1212168 WIREFOX-D CX-6/SB 1212308
3 niveles, medida de desaislado l1 = 6,0 mm e l2 = 6,0 mm WIREFOX-D CX-7 1212169 WIREFOX-D CX-7/SB 1212309
3 niveles, medida de desaislado l1 = 2,5 mm e l2 = 6,8 mm WIREFOX-D CX-8 1212170 WIREFOX-D CX-8/SB 1212310
3 niveles, medida de desaislado l1 = 3,5 mm e l2 = 7,5 mm WIREFOX-D CX-9 1212171 WIREFOX-D CX-9/SB 1212311
