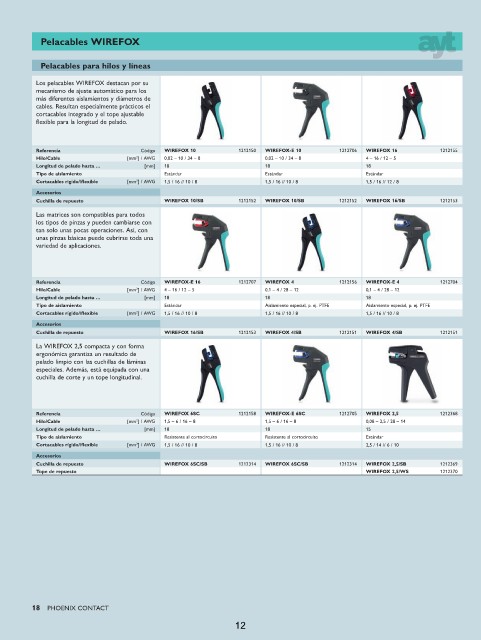

Pelacables WIREFOX
Pelacables para hilos y líneas
Los pelacables WIREFOX destacan por su
mecanismo de ajuste automático para los
más diferentes aislamientos y diámetros de
cables. Resultan especialmente prácticos el
cortacables integrado y el tope ajustable
flexible para la longitud de pelado.
Referencia Código WIREFOX 10 1212150 WIREFOX-E 10 1212706 WIREFOX 16 1212155
Hilo/Cable [mm 2 ] / AWG 0,02 – 10 / 34 – 8 0,02 – 10 / 34 – 8 4 – 16 / 12 – 5
Longitud de pelado hasta … [mm] 18 18 18
Tipo de aislamiento Estándar Estándar Estándar
Cortacables rígido//flexible [mm 2 ] / AWG 1,5 / 16 // 10 / 8 1,5 / 16 // 10 / 8 1,5 / 16 // 12 / 8
Accesorios
Cuchilla de repuesto WIREFOX 10/SB 1212152 WIREFOX 10/SB 1212152 WIREFOX 16/SB 1212153
Las matrices son compatibles para todos
los tipos de pinzas y pueden cambiarse con
tan solo unas pocas operaciones. Así, con
unas pinzas básicas puede cubrirse toda una
variedad de aplicaciones.

Referencia Código WIREFOX-E 16 1212707 WIREFOX 4 1212156 WIREFOX-E 4 1212704
Hilo/Cable [mm 2 ] / AWG 4 – 16 / 12 – 5 0,1 – 4 / 28 – 12 0,1 – 4 / 28 – 12
Longitud de pelado hasta … [mm] 18 18 18
Tipo de aislamiento Estándar Aislamiento especial, p. ej. PTFE Aislamiento especial, p. ej. PTFE
Cortacables rígido//flexible [mm 2 ] / AWG 1,5 / 16 // 10 / 8 1,5 / 16 // 10 / 8 1,5 / 16 // 10 / 8
Accesorios
Cuchilla de repuesto WIREFOX 16/SB 1212153 WIREFOX 4/SB 1212151 WIREFOX 4/SB 1212151
La WIREFOX 2,5 compacta y con forma
ergonómica garantiza un resultado de
pelado limpio con las cuchillas de láminas
especiales. Además, está equipada con una
cuchilla de corte y un tope longitudinal.

Referencia Código WIREFOX 6SC 1212158 WIREFOX-E 6SC 1212705 WIREFOX 2,5 1212368
Hilo/Cable [mm 2 ] / AWG 1,5 – 6 / 16 – 8 1,5 – 6 / 16 – 8 0,08 – 2,5 / 28 – 14
Longitud de pelado hasta … [mm] 18 18 15
Tipo de aislamiento Resistente al cortocircuito Resistente al cortocircuito Estándar
Cortacables rígido//flexible [mm 2 ] / AWG 1,5 / 16 // 10 / 8 1,5 / 16 // 10 / 8 2,5 / 14 // 6 / 10
Accesorios
Cuchilla de repuesto WIREFOX 6SC/SB 1212314 WIREFOX 6SC/SB 1212314 WIREFOX 2,5/SB 1212369
Tope de repuesto WIREFOX 2,5/WS 1212370
