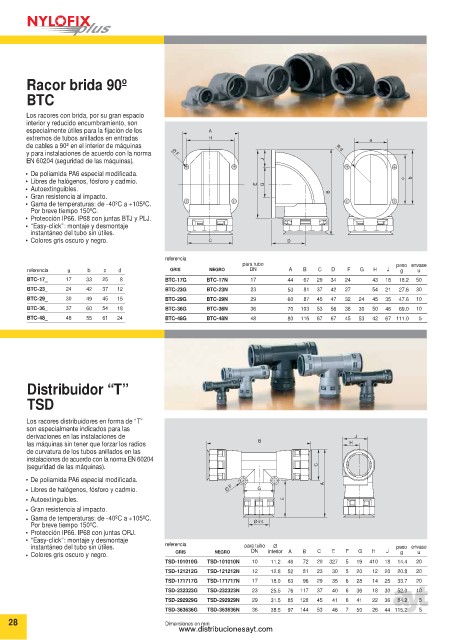

Racor brida 90º

BTC
Los racores con brida, por su gran espacio
interior y reducido encumbramiento, son
especialmente útiles para la fijación de los A
extremos de tubos anillados en entradas H a
de cables a 90º en el interior de máquinas R d
y para instalaciones de acuerdo con la norma Ø F
EN 60204 (seguridad de las máquinas). J
• De poliamida PA6 especial modificada.
c b
• Libres de halógenos, fósforo y cadmio.
E G
• Autoextinguibles. B
• Gran resistencia al impacto.
• Gama de temperaturas: de -40ºC a +105ºC.
Por breve tiempo 150ºC.
• Protección IP66. IP68 con juntas BTJ y PLJ.
• “Easy-click”: montaje y desmontaje
instantáneo del tubo sin útiles.
• Colores gris oscuro y negro. C D

referencia
para tubo peso envase
referencia a b c d GRIS NEGRO DN A B C D F G H J g u
BTC-17_ 17 33 25 8 BTC-17G BTC-17N 17 44 67 29 34 24 43 18 18.2 50
BTC-23_ 24 42 37 12 BTC-23G BTC-23N 23 53 81 37 42 27 54 21 27.6 30
BTC-29_ 30 49 45 15 BTC-29G BTC-29N 29 60 87 45 47 32 24 45 35 47.6 10
BTC-36_ 37 60 54 18 BTC-36G BTC-36N 36 70 103 53 56 38 30 50 46 69.0 10
BTC-48_ 48 55 61 24 BTC-48G BTC-48N 48 80 116 67 67 45 53 42 67 111.0 5

Distribuidor “T”

TSD

Los racores distribuidores en forma de “T”
son especialmente indicados para las
derivaciones en las instalaciones de J
B
las máquinas sin tener que forzar los radios H
de curvatura de los tubos anillados en las
instalaciones de acuerdo con la norma EN 60204
(seguridad de las máquinas). C
• De poliamida PA6 especial modificada.
A
• Libres de halógenos, fósforo y cadmio. Ø F G
• Autoextinguibles. E
• Gran resistencia al impacto.
• Gama de temperaturas: de -40ºC a +105ºC. Ø int.
Por breve tiempo 150ºC.
• Protección IP66. IP68 con juntas ORJ.
• “Easy-click”: montaje y desmontaje referencia
instantáneo del tubo sin útiles. para tubo Ø C E F G H J peso envase
DN
• Colores gris oscuro y negro. GRIS NEGRO interior A B g u
TSD-101010G TSD-101010N 10 11.2 46 72 20 327 5 19 410 18 14.4 20
TSD-121212G TSD-121212N 12 12.8 52 81 23 30 5 20 12 20 20.8 20
TSD-171717G TSD-171717N 17 18.0 63 96 29 35 6 28 14 25 33.7 20
TSD-232323G TSD-232323N 23 25.5 76 117 37 40 6 36 18 30 52.0 10
TSD-292929G TSD-292929N 29 31.5 85 128 45 41 6 41 22 36 84.2 5
TSD-363636G TSD-363636N 36 38.5 97 144 53 46 7 50 26 44 115.2 5
28 Dimensiones en mm
