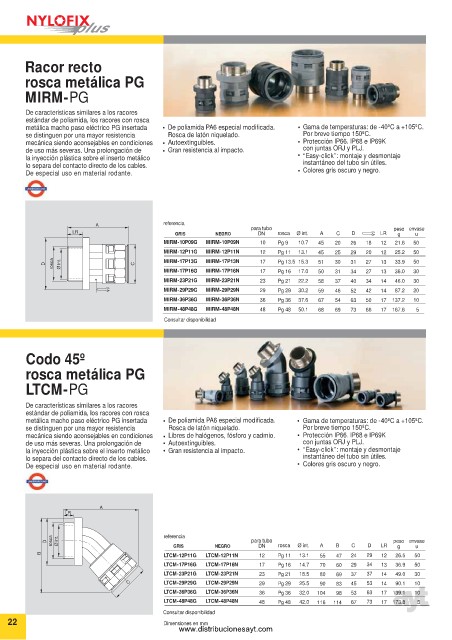

Page 21 - Nyloflix

Racor recto

rosca metálica PG
MIRM-PG

De características similares a los racores
estándar de poliamida, los racores con rosca
metálica macho paso eléctrico PG insertada • De poliamida PA6 especial modificada. • Gama de temperaturas: de -40ºC a +105ºC.
se distinguen por una mayor resistencia Rosca de latón niquelado. Por breve tiempo 150ºC.
mecánica siendo aconsejables en condiciones • Autoextinguibles. • Protección IP66. IP68 e IP69K
de uso más severas. Una prolongación de • Gran resistencia al impacto. con juntas ORJ y PLJ.
la inyección plástica sobre el inserto metálico • “Easy-click”: montaje y desmontaje
lo separa del contacto directo de los cables. instantáneo del tubo sin útiles.
De especial uso en material rodante. • Colores gris oscuro y negro.

referencia
A
para tubo peso envase
LR rosca Ø int. A C D LR
GRIS NEGRO DN g u
MIRM-10P09G MIRM-10P09N 10 Pg 9 10.7 45 20 26 18 12 21.6 50
MIRM-12P11G MIRM-12P11N 12 Pg 11 13.1 45 25 29 20 12 25.2 50
D rosca Ø int. C MIRM-17P13G MIRM-17P13N 17 Pg 13.5 15.3 51 30 31 27 13 33.9 50
MIRM-17P16G MIRM-17P16N 17 Pg 16 17.0 50 31 34 27 13 36.0 30
MIRM-23P21G MIRM-23P21N 23 Pg 21 22.2 58 37 40 34 14 46.0 30
•
MIRM-29P29G MIRM-29P29N 29 Pg 29 30.2 59 46 52 42 14 87.2 20
MIRM-36P36G MIRM-36P36N 36 Pg 36 37.6 67 54 63 50 17 137.2 10
MIRM-48P48G MIRM-48P48N 48 Pg 48 50.1 68 69 73 66 17 167.6 5
Consultar disponibilidad

Codo 45º

rosca metálica PG
LTCM-PG

De características similares a los racores
estándar de poliamida, los racores con rosca
metálica macho paso eléctrico PG insertada • De poliamida PA6 especial modificada. • Gama de temperaturas: de -40ºC a +105ºC.
se distinguen por una mayor resistencia Rosca de latón niquelado. Por breve tiempo 150ºC.
mecánica siendo aconsejables en condiciones • Libres de halógenos, fósforo y cadmio. • Protección IP66. IP68 e IP69K
de uso más severas. Una prolongación de • Autoextinguibles. con juntas ORJ y PLJ.
la inyección plástica sobre el inserto metálico • Gran resistencia al impacto. • “Easy-click”: montaje y desmontaje
lo separa del contacto directo de los cables. instantáneo del tubo sin útiles.
De especial uso en material rodante. • Colores gris oscuro y negro.

A
LR

D rosca Ø int. referencia para tubo rosca Ø int. A B C D LR peso envase
DN
GRIS NEGRO
g
u
B 29
LTCM-12P11G LTCM-12P11N 12 Pg 11 13.1 55 47 24 12 26.5 50
LTCM-17P16G LTCM-17P16N 17 Pg 16 14.7 70 60 29 34 13 36.9 50
LTCM-23P21G LTCM-23P21N 23 Pg 21 18.5 80 69 37 37 14 49.0 30
C LTCM-29P29G LTCM-29P29N 29 Pg 29 25.5 90 83 45 53 14 90.1 10
LTCM-36P36G LTCM-36P36N 36 Pg 36 32.0 104 98 53 63 17 139.1 10
LTCM-48P48G LTCM-48P48N 48 Pg 48 42.0 116 114 67 73 17 173.8 5
Consultar disponibilidad
22 Dimensiones en mm
