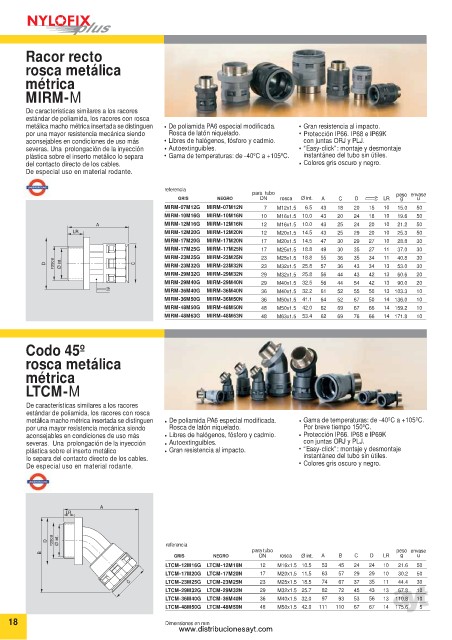

Page 17 - Nyloflix

Racor recto

rosca metálica
métrica
MIRM-M

De características similares a los racores
estándar de poliamida, los racores con rosca
metálica macho métrica insertada se distinguen • De poliamida PA6 especial modificada. • Gran resistencia al impacto.
por una mayor resistencia mecánica siendo Rosca de latón niquelado. • Protección IP66. IP68 e IP69K
aconsejables en condiciones de uso más • Libres de halógenos, fósforo y cadmio. con juntas ORJ y PLJ.
severas. Una prolongación de la inyección • Autoextinguibles. • “Easy-click”: montaje y desmontaje
plástica sobre el inserto metálico lo separa • Gama de temperaturas: de -40ºC a +105ºC. instantáneo del tubo sin útiles.
del contacto directo de los cables. • Colores gris oscuro y negro.
De especial uso en material rodante.

referencia
para tubo peso envase
GRIS NEGRO DN rosca Ø int. A C D LR g u
MIRM-07M12G MIRM-07M12N 7 M12x1.5 6.5 43 18 20 15 10 15.0 50
MIRM-10M16G MIRM-10M16N 10 M16x1.5 10.0 43 20 24 18 10 19.6 50
A MIRM-12M16G MIRM-12M16N 12 M16x1.5 10.0 43 25 24 20 10 21.2 50
LR MIRM-12M20G MIRM-12M20N 12 M20x1.5 14.5 43 25 29 20 10 25.3 50
MIRM-17M20G MIRM-17M20N 17 M20x1.5 14.5 47 30 29 27 10 28.8 30
MIRM-17M25G MIRM-17M25N 17 M25x1.5 18.8 49 30 35 27 11 37.0 30
MIRM-23M25G MIRM-23M25N 23 M25x1.5 18.8 55 36 35 34 11 40.8 30
D rosca Ø int. C MIRM-23M32G MIRM-23M32N 23 M32x1.5 25.8 57 36 43 34 13 53.0 30
MIRM-29M32G MIRM-29M32N 29 M32x1.5 25.8 56 44 43 42 13 60.6 20
MIRM-29M40G MIRM-29M40N 29 M40x1.5 32.5 56 44 54 42 13 90.0 20
•
MIRM-36M40G MIRM-36M40N 36 M40x1.5 32.2 61 52 55 50 13 103.3 10
MIRM-36M50G MIRM-36M50N 36 M50x1.5 41.1 64 52 67 50 14 136.0 10
MIRM-48M50G MIRM-48M50N 48 M50x1.5 42.0 62 69 67 66 14 159.2 10
MIRM-48M63G MIRM-48M63N 48 M63x1.5 53.4 62 69 76 66 14 171.8 10

Codo 45º
rosca metálica
métrica
LTCM-M

De características similares a los racores
estándar de poliamida, los racores con rosca
metálica macho métrica insertada se distinguen • De poliamida PA6 especial modificada. • Gama de temperaturas: de -40ºC a +105ºC.
por una mayor resistencia mecánica siendo Rosca de latón niquelado. Por breve tiempo 150ºC.
aconsejables en condiciones de uso más • Libres de halógenos, fósforo y cadmio. • Protección IP66. IP68 e IP69K
severas. Una prolongación de la inyección • Autoextinguibles. con juntas ORJ y PLJ.
plástica sobre el inserto metálico • Gran resistencia al impacto. • “Easy-click”: montaje y desmontaje
lo separa del contacto directo de los cables. instantáneo del tubo sin útiles.
De especial uso en material rodante. • Colores gris oscuro y negro.

A
LR

rosca Ø int.
D referencia
para tubo peso envase
B
GRIS NEGRO DN rosca Ø int. A B C D LR g u
LTCM-12M16G LTCM-12M16N 12 M16x1.5 10.5 53 45 24 24 10 21.6 50
LTCM-17M20G LTCM-17M20N 17 M20x1.5 11.5 63 57 29 29 10 30.2 50
C LTCM-23M25G LTCM-23M25N 23 M25x1.5 18.5 74 67 37 35 11 44.4 30
LTCM-29M32G LTCM-29M32N 29 M32x1.5 25.7 82 72 45 43 13 67.8 10
LTCM-36M40G LTCM-36M40N 36 M40x1.5 32.0 97 93 53 56 13 110.8 10
LTCM-48M50G LTCM-48M50N 48 M50x1.5 42.0 111 110 67 67 14 175.6 5
18 Dimensiones en mm
