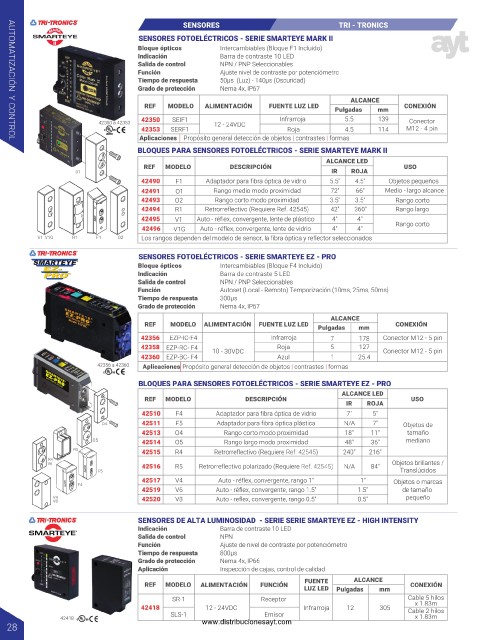

Page 31 - Automatizacion y Control

SENSORES TRI - TRONICS
SENSORES FOTOELÉCTRICOS - SERIE SMARTEYE MARK II
II
Bloque ópticos Intercambiables (Bloque F1 Incluido)
Indicación Barra de contraste 10 LED
Salida de control NPN / PNP Seleccionables
Función Ajuste nivel de contraste por potenciómetro
Tiempo de respuesta 50µs (Luz) - 140µs (Oscuridad)
Grado de protección Nema 4x, IP67
ALCANCE
REF MODELO ALIMENTACIÓN FUENTE LUZ LED CONEXIÓN
Pulgadas mm
42350 SEIF1 Infrarroja 5.5 139 Conector
42350 a 42353 12 - 24VDC
42353 SERF1 Roja 4.5 114 M12 - 4 pin
Aplicaciones Propósito general detección de objetos | contrastes | formas
AUTOMATIZACIÓN Y CONTROL
BLOQUES PARA SENSORES FOTOELÉCTRICOS - SERIE SMARTEYE MARK II
ALCANCE LED
REF MODELO DESCRIPCIÓN USO
O1 IR ROJA
42490 F1 Adaptador para fibra óptica de vidrio 5.5" 4.5" Objetos pequeños
42491 O1 Rango medio modo proximidad 72" 66" Medio - largo alcance
42493 O2 Rango corto modo proximidad 3.5" 3.5" Rango corto
42494 R1 Retrorreflectivo (Requiere Ref. 42545) 42" 360" Rango largo
42495 V1 Auto - réflex, convergente, lente de plástico 4" 4"
42496 V1G Auto - réflex, convergente, lente de vidrio 4" 4" Rango corto
V1 V1G R1 F1 O2 Los rangos dependen del modelo de sensor, la fibra óptica y reflector seleccionados

SENSORES FOTOELÉCTRICOS - SERIE SMARTEYE EZ - PRO
Bloque ópticos Intercambiables (Bloque F4 Incluido)
Indicación Barra de contraste 5 LED
Salida de control NPN / PNP Seleccionables
Función Autoset (Local - Remoto) Temporización (10ms, 25ms, 50ms)
Tiempo de respuesta 300µs
Grado de protección Nema 4x, IP67
ALCANCE
REF MODELO ALIMENTACIÓN FUENTE LUZ LED CONEXIÓN
Pulgadas mm
42356 EZP-IC-F4 Infrarroja 7 178 Conector M12 - 5 pin
42358 EZP-RC- F4 10 - 30VDC Roja 5 127 Conector M12 - 5 pin
42360 EZP-BC- F4 Azul 1 25.4
42356 a 42360 Aplicaciones Propósito general detección de objetos | contrastes | formas

BLOQUES PARA SENSORES FOTOELÉCTRICOS - SERIE SMARTEYE EZ - PRO
ALCANCE LED
REF MODELO DESCRIPCIÓN USO
IR ROJA
42510 F4 Adaptador para fibra óptica de vidrio 7" 5"
O4 42511 F5 Adaptador para fibra óptica plástica N/A 7" Objetos de
42513 O4 Rango corto modo proximidad 18" 11" tamaño
O5 42514 O5 Rango largo modo proximidad 48" 36" mediano
R5
42515 R4 Retrorreflectivo (Requiere Ref. 42545) 240" 216"
R4
V6 42516 R5 Retrorreflectivo polarizado (Requiere Ref. 42545) N/A 84" Objetos brillantes /
F5 Translúcidos
42517 V4 Auto - réflex, convergente, rango 1" 1" Objetos o marcas
F4
42519 V6 Auto - réflex, convergente, rango 1.5" 1.5" de tamaño
V4 42520 V8 Auto - reflex, convergente, rango 0.5" 0.5" pequeño
V8
SENSORES DE ALTA LUMINOSIDAD - SERIE SERIE SMARTEYE EZ - HIGH INTENSITY
Indicación Barra de contraste 10 LED
Salida de control NPN
Función Ajuste de nivel de contraste por potenciómetro
Tiempo de respuesta 800 s
Grado de protección Nema 4x, IP66
Aplicación Inspección de cajas, control de calidad
FUENTE ALCANCE
REF MODELO ALIMENTACIÓN FUNCIÓN LUZ LED Pulgadas mm CONEXIÓN
SR-1 Receptor Cable 5 hilos
x 1.83m
42418 12 - 24VDC Infrarroja 12 305 Cable 2 hilos
SLS-1 Emisor
42418 www.distribucionesayt.com x 1.83m
