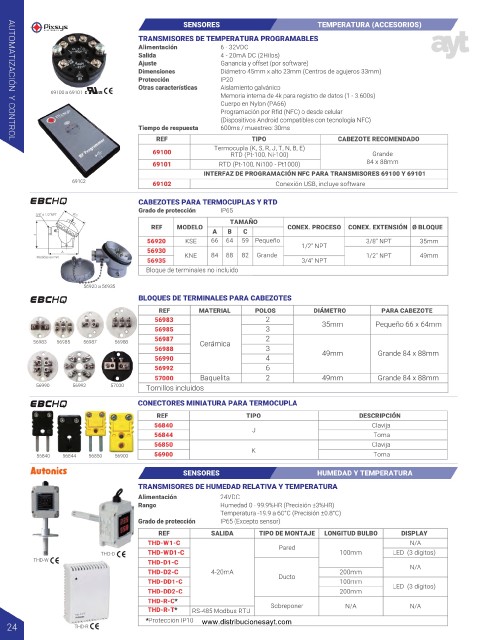

Page 27 - Automatizacion y Control

SENSORES TEMPERATURA (ACCESORIOS)
TRANSMISORES DE TEMPERATURA PROGRAMABLES
Alimentación 6 - 32VDC
Salida 4 - 20mA DC (2Hilos)
Ajuste Ganancia y offset (por software)
Dimensiones Diámetro 45mm x alto 23mm (Centros de agujeros 33mm)
Protección IP20
Otras características Aislamiento galvánico
69100 a 69101
Memoria interna de 4k para registro de datos (1 - 3.600s)
Cuerpo en Nylon (PA66)
Programación por Rfid (NFC) o desde celular
(Dispositivos Android compatibles con tecnología NFC)
Tiempo de respuesta 600ms / muestreo: 30ms
REF TIPO CABEZOTE RECOMENDADO
AUTOMATIZACIÓN Y CONTROL
Termocupla (K, S, R, J, T, N, B, E)
69100 RTD (Pt-100, Ni-100) Grande
69101 RTD (Pt-100, Ni100 - Pt1000) 84 x 88mm
INTERFAZ DE PROGRAMACIÓN NFC PARA TRANSMISORES 69100 Y 69101
69102
69102 Conexión USB, incluye software
CABEZOTES PARA TERMOCUPLAS Y RTD
Grado de protección IP65
3/8” ó 1/2”NPT Ø C
TAMAÑO
REF MODELO CONEX. PROCESO CONEX. EXTENSIÓN Ø BLOQUE
A B C
B
56920 KSE 66 64 59 Pequeño 3/8" NPT 35mm
1/2" NPT
56930
A
Medidas en mm KNE 84 88 82 Grande 1/2" NPT 49mm
56935 3/4" NPT
Bloque de terminales no incluido
56920 a 56935
BLOQUES DE TERMINALES PARA CABEZOTES
REF MATERIAL POLOS DIÁMETRO PARA CABEZOTE
56983 2 35mm Pequeño 66 x 64mm
56985 3
56987 2
56983 56985 56987 56988 Cerámica
56988 3 49mm Grande 84 x 88mm
56990 4
56992 6
57000 Baquelita 2 49mm Grande 84 x 88mm
56990 56992 57000 Tornillos incluidos

CONECTORES MINIATURA PARA TERMOCUPLA
REF TIPO DESCRIPCIÓN
56840 Clavija
J
56844 Toma
56850 Clavija
K
56840 56844 56850 56900 56900 Toma
SENSORES HUMEDAD Y TEMPERATURA

TRANSMISORES DE HUMEDAD RELATIVA Y TEMPERATURA
Alimentación 24VDC
Rango Humedad 0 - 99.9%HR (Precisión ±3%HR)
Temperatura -19.9 a 60°C (Precisión ±0.8°C)
Grado de protección IP65 (Excepto sensor)
REF SALIDA TIPO DE MONTAJE LONGITUD BULBO DISPLAY
THD-W1-C Pared N/A
THD-D THD-WD1-C 100mm LED (3 dígitos)
THD-W THD-D1-C
THD-D2-C 4-20mA Ducto 200mm N/A
THD-DD1-C 100mm LED (3 dígitos)
THD-DD2-C 200mm
THD-R-C*
THD-R-T* RS-485 Modbus RTU Sobreponer N/A N/A
*Protección IP10 www.distribucionesayt.com
24 THD-R
