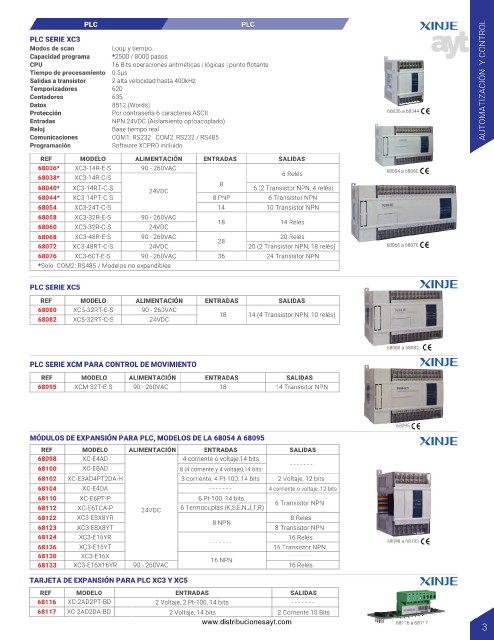

Page 6 - Automatizacion y Control

PLC
PLC
PLC PLC
PLC SERIE XC3
Modos de scan Loop y tiempo.
Capacidad programa *2500 / 8000 pasos
CPU 16 Bits operaciones aritméticas | lógicas | punto flotante
Tiempo de procesamiento 0.5µs
Salidas a transistor 2 alta velocidad hasta 400kHz AUTOMATIZACIÓN Y CONTROL
Temporizadores 620
Contadores 635
Datos 8512 (Words)
Protección Por contraseña 6 caracteres ASCII 68036 a 68044
Entradas NPN 24VDC (Aislamiento optoacoplado)
Reloj Base tiempo real
Comunicaciones COM1: RS232 COM2: RS232 / RS485
Programación Software XCPRO incluido
REF MODELO ALIMENTACIÓN ENTRADAS SALIDAS
68036* XC3-14R-E-S 90 - 260VAC 68054 a 68060
68038* XC3-14R-C-S 6 Relés
68040* XC3-14RT-C-S 8 6 (2 Transistor NPN, 4 relés)
24VDC
68044* XC3-14PT-C-S 8 PNP 6 Transistor NPN
68054 XC3-24T-C-S 14 10 Transistor NPN
68058 XC3-32R-E-S 90 - 260VAC 18 14 Relés
68060 XC3-32R-C-S 24VDC
68068 XC3-48R-E-S 90 - 260VAC 28 20 Relés
68072 XC3-48RT-C-S 24VDC 20 (2 Transistor NPN, 18 relés) 68068 a 68076
68076 XC3-60T-E-S 90 - 260VAC 36 24 Transistor NPN
*Solo COM2: RS485 / Modelos no expandibles

PLC SERIE XC5
REF MODELO ALIMENTACIÓN ENTRADAS SALIDAS
68080 XC5-32RT-E-S 90 - 260VAC
18 14 (4 Transistor NPN, 10 relés)
68082 XC5-32RT-C-S 24VDC

68080 a 68082

PLC SERIE XCM PARA CONTROL DE MOVIMIENTO
REF MODELO ALIMENTACIÓN ENTRADAS SALIDAS
68095 XCM-32T-E-S 90 - 260VAC 18 14 Transistor NPN

68095
MÓDULOS DE EXPANSIÓN PARA PLC, MODELOS DE LA 68054 A 68095
REF MODELO ALIMENTACIÓN ENTRADAS SALIDAS
68098 XC-E4AD 4 corriente ó voltaje,14 bits
68100 XC-E8AD 8 (4 corriente y 4 voltaje),14 bits - - - - - - -
68102 XC-E3AD4PT2DA-H 3 corriente, 4 Pt-100, 14 bits 2 Voltaje, 12 bits
68104 XC-E4DA - - - - - - - 4 corriente o voltaje, 12 bits
68110 XC-E6PT-P 6 Pt-100, 14 bits 6 Transistor NPN
68112 XC-E6TCA-P 24VDC 6 Termocuplas (K,S,E,N,J,T,R)
68122 XC3-E8X8YR 8 NPN 8 Relés
68123 XC3-E8X8YT 8 Transistor NPN
68124 XC3-E16YR - - - - - - - 16 Relés 68098 a 68133
68126 XC3-E16YT 16 Transistor NPN
68130 XC3-E16X 16 NPN - - - - - - -
68133 XC3-E16X16YR 90 - 260VAC 16 Relés
TARJETA DE EXPANSIÓN PARA PLC XC3 Y XC5
REF MODELO ENTRADAS SALIDAS
68116 XC-2AD2PT-BD 2 Voltaje, 2 Pt-100, 14 bits - - - - - - -
68117 XC-2AD2DA-BD 2 Voltaje, 14 bits 2 Corriente 10 Bits
www.distribucionesayt.com 68116 a 68117
